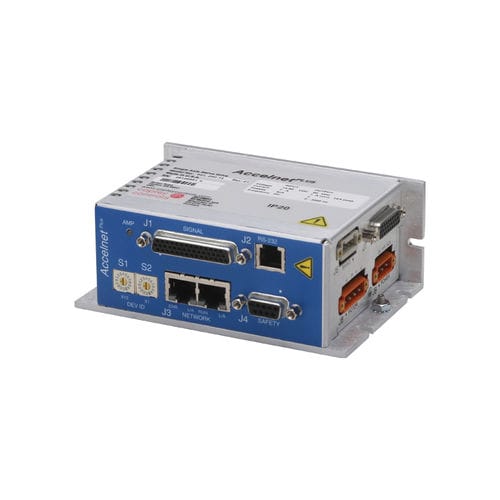

Servoconversor CC Accelnet BPL series

sem escovasanalógicocom modulação de largura de pulso

O BPL é um acionamento de alto desempenho, alimentado por CC para controle de posição, velocidade e torque de motores sem escovas e com escovas via CANopen. O comissionamento do acionamento é rápido e simples usando o software CME 2™, operando sob Windows®, e comunicando-se com o BPL via RS-232. O BPL opera como um nó CANopen DS-402. Os modos suportados incluem: Perfil Posição-Velocidade-Torque, Modo Posição Interpolada (PVT), e Homing. O feedback de ambos os codificadores incrementais e absolutos é suportado. Uma porta codificadora multimodo funciona como uma entrada ou saída, dependendo da configuração básica do conversor. Especificações CORRENTE CONTÍNUA 3A CORRENTE DE PAIZAÇÃO 6A VOLTAGEM DE FORNECIMENTO 14-90 VDC DIMENSÕES 129 x 86,6 x 50,4 mm ENTRADAS DIGITAIS 11 SAÍDAS DIGITAIS 4 FEEDBACK BiSS, SSI, Absolute A, Endat, Panasonic, Tamagawa, Sanyo Denki, Analog Sin/Cos, Incremental, Digital Halls, Codificador / Codificador Aux para fora INTERFACE DE COMANDO Passo/Direcção, Analógico, PWM MEIO AMBIENTE Comercial MODOS DE CONTROLE - Perfil Posição-Velocidade-Torque, Posição Interpolada, Homing - Camming, Engrenagem - Indexador INTERFACE DE COMANDO - CANopen - ASCII e E/S discreta - Comandos passo-a-passo - ±10V posição/velocidade/torque - Comando PWM velocidade/torque - Codificador mestre (Engrenagem/Camming) COMUNICAÇÕES - CANopen - RS-232 FEEDBACK Codificadores incrementais - Quad digital A/B Pecado analógico/Custo Panasonic Incremental A Formato - Aux. quad A/B codificador / codificador out Codificadores Absolutos - SSI, EnDat, A Absoluto, Tamagawa & Panasonic Absolute A Sanyo Denki Absoluto A, BiSS (B & C) Resolvedor (-R opção) - Resolvedor Sem Escovas Outros - Salas Digitais E/S DIGITAL - 6 Entradas de alta velocidade - 1 Entrada de excesso de temperatura do motor - 4 Entradas opto-isoladas - 3 saídas opto-isoladas
