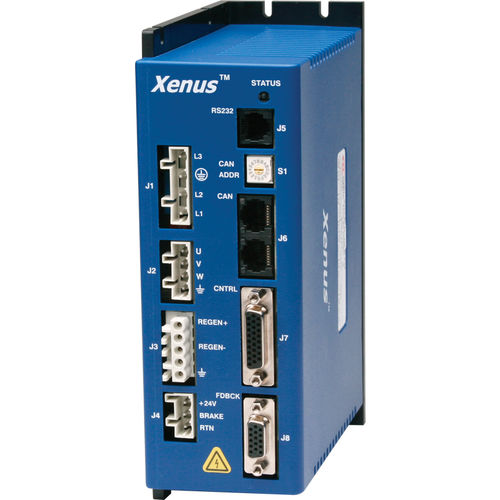

Servoconversor CA Xenus XTL series

digitalRS-232CANopen

O painel XTL é um pacote operado por linha AC que fornece energia até 6kW. Um circuito de controlo de potência de entrada +24 Vdc garante um funcionamento contínuo. As interfaces de controle incluem comandos CANopen, bem como comandos analógicos tradicionais. O feedback do codificador incremental é padrão com interfaces opcionais de resolver e codificador analógico. Especificações CORRENTE CONTÍNUA 6A CORRENTE DE PAIZAÇÃO 18A VOLTAGEM DE FORNECIMENTO 100-240 VAC DIMENSÕES 191 x 140 x 64 mm ENTRADAS DIGITAIS 12 SAÍDAS DIGITAIS 4 FEEDBACK Incremental, Digital Halls, codificador/ codificador Aux out INTERFACE DE COMANDO Passo/Direcção, Analógico, PWM MEIO AMBIENTE Comercial Conjunto de Funcionalidades Avançadas AFS - BiSS-C Codificador unidireccional - Filtros de ponto flutuante de 32 bits - Vários filtros avançados - Ferramentas de análise de frequência Modos de Controlo - Indexador rápido, Point-to-Point, PVT, CSP - Camming, Engrenagem, Posição, Velocidade, Torque Interface de Comando - CANopen - ASCII Serial Binário e E/S discreta - Comandos passo-a-passo Selecionável com uma ponta ou Diferencial - Comando ±10V Posição/Velocidade/Torque - Comando PWM Velocidade/Torque - Codificador mestre (Engrenagem/Camming) Comunicações - CANopen DS-402 - RS232 Comentários - Codificador digital quad A/B/X - Codificador absoluto BiSS - Codificador analógico Sinal/Custo - Codificador secundário / codificador emulado para fora - Salas Digitais E/S - Digital - 12 entradas, 4 saídas Acessórios - Resistências de regeneração externas - Filtro de borda externa Dimensões: em [mm] - 7,6 x 5,6 x 2,6 [192 x 142 x 65] DESCRIÇÃO REV 02 abaixo do número do modelo na etiqueta indica Xenus XTL com o conjunto de funções avançadas.
