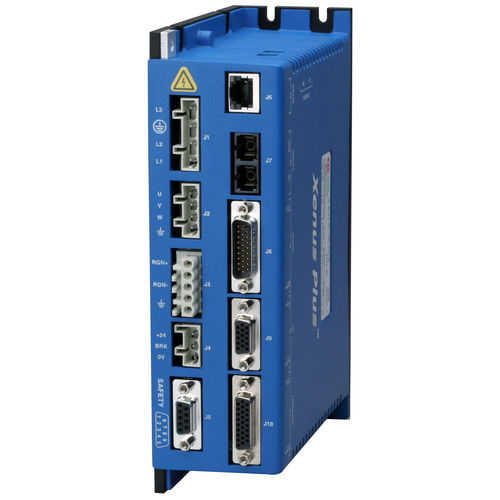

Servoconversor CA Xenus XML series

digitaisanalógicocom modulação de largura de pulso

O Xenus Plus MACRO facilita a poderosa combinação de controladores Delta Tau e drives Copley Controls. Uma vasta gama de interfaces absolutas está integrada, incluindo EnDat e BiSS. Os conversores A/D de alta resolução asseguram um óptimo desempenho do laço de corrente. São fornecidas E/S isoladas e não-isoladas de alta velocidade. Para aplicações críticas de segurança, podem ser empregadas entradas redundantes habilitadas para o estágio de potência. Especificações CORRENTE CONTÍNUA 6A CORRENTE DE PAIZAÇÃO 18A VOLTAGEM DE FORNECIMENTO 100-240 VAC DIMENSÕES 201.2 x 139,9 x 58,7 mm ENTRADAS DIGITAIS 15 SAÍDAS DIGITAIS 6 FEEDBACK Pecado Analógico/Custo, Incremental, Salas Digitais, BiSS, SSI, Absoluto A, Endat, Panasonic, Tamagawa, Sanyo Denki, Codificador / Codificador Aux INTERFACE DE COMANDO Passo/Direcção, Analógico, PWM MEIO AMBIENTE Comercial Modos de Controlo - Indexador, Ponto a Ponto, PVT - Camming, Engrenagem - Posição, Velocidade, Torque Interface de Comando - MACRO - ASCII e E/S discreta - Comandos passo-a-passo - ±10V posição/velocidade/torque (2 entradas) - Comando PWM velocidade/torque - Codificador mestre (Engrenagem/Camming) Comunicações - MACRO - RS-232 Acessórios - Resistências de regeneração externas - Filtro de borda externa Comentários - Codificador digital quad A/B - EnDat, Hiperface, BiSS, SSI, & codificadores Panasonic - Codificador auxiliar / codificador de saída - Sinal analógico/codificador de custos - Opção de resolução - Salas Digitais Motor Torque Off (MTO) - Duas entradas ativas permitem o estágio de energia - Uma saída confirma o estado do estágio de potência E/S Digital - 15 entradas, 6 saídas E/S Analógico - 2, 16 bit inputs - 1, 12 bit input - 1, 12 bit de saída Dimensões: em [mm] - 7,92 x 5,51 x 2,31 in (201,2 x 139,9 x 58,7 mm)
