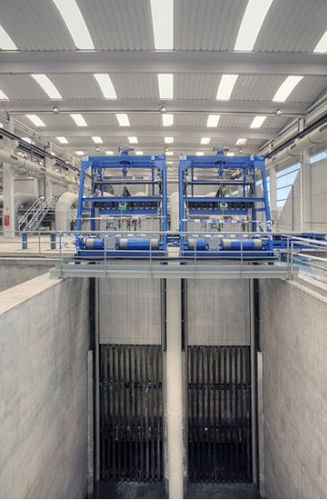

Limpa-grades com barras

para o tratamento de águas residuaisprimário

Esta é uma tela de cabo longitudinal. É ideal para grandes alturas de água ou poços profundos, sem restrições de altura de descarga ou largura de canal. A limpeza é efectuada frontalmente utilizando um ancinho que viaja ao longo de uma guia fixa na moldura. É conduzida por cabos. As barras de tela, feitas de aço de carbono, são jateadas com partículas de metal, para um grau de organização de normas sueco SA 2 1/2, e depois cobertas com tinta resistente à corrosão. Em alternativa, podem ser fabricadas em aço inoxidável galvanizado. A unidade de accionamento compreende um eixo de aço inoxidável montado sobre rolamentos e um motor de engrenagem de eixo oco. Transmissão por cabos e tambores de carretel localizados no eixo de transmissão. Cabos guiados por roldanas-guia. Motores eléctricos trifásicos assíncronos assíncronos com protecção IP-55. Estrutura monobloco feita de perfis de aço com estrutura de ancoragem a obras de construção. Raspador de limpeza de ancinhos revestido a plástico. Os braços raspadores oscilantes com acção amortecedora. As barras inclinaram-se 85º a partir do fundo. Ecrã composto por módulos de barras independentes. Ancinho oscilante com dentes para limpar as barras. Ancinho articulado em carrinho de rolos que se desloca verticalmente usando cabos (2), ao longo da guia do quadro. O ancinho é accionado por um motoredutor e um fuso que permite a variação da distância da polia guia.
