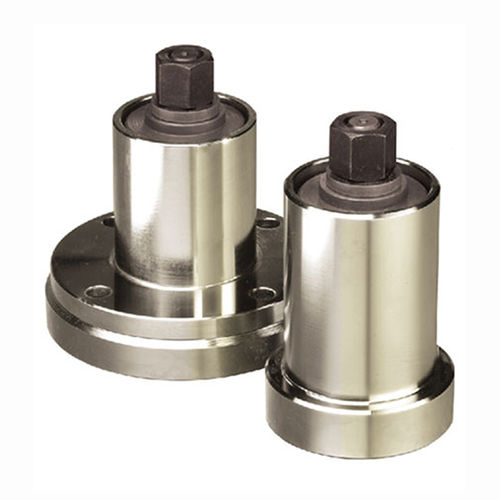

Kit de junção para transdutor de torque

A performance de uma ferramenta de montagem é altamente dependente das condições da junta de produção real na qual ela é utilizada. Os engenheiros de ferramental estão bem cientes do termo "desvio médio" usado para descrever o torque diferente fornecido pela mesma ferramenta quando aplicada a uma junta macia ou dura. Por conseguinte, é essencial testar e instalar ferramentas fora da linha de produção para ter em conta a condição da junta que a ferramenta irá experimentar no trabalho. Os kits de articulação da ponte rolante satisfazem este requisito usando um parafuso e anilhas de disco devidamente configuradas, permitindo o funcionamento livre do parafuso e um gradiente de torque subseqüente para combinar estreitamente com a condição da junta de produção. Estão disponíveis duas versões. Os kits de juntas superiores de transdutores são usados em conjunto com transdutores estacionários femininos, enquanto os kits de juntas de mesa são usados com os transdutores rotativos CheckStar. Estes últimos são fixados a uma bancada de trabalho e são particularmente adequados para testes off-line de ferramentas de impulso. Ambas as versões incorporam uma seleção de arruelas de disco e espaçadores que podem ser configurados para simular várias condições de juntas. Principais Características - Representar condições conjuntas de produção fora da linha de produção - Pode ser ajustado para incluir as condições das juntas especificadas pela norma ISO 5393 - Permite o funcionamento livre do parafuso antes do gradiente de torque - Maior benefício para o teste e configuração precisos da ferramenta - Utilizado em combinação com transdutores de torque estacionários ou transdutores de torque rotativos CheckStar
