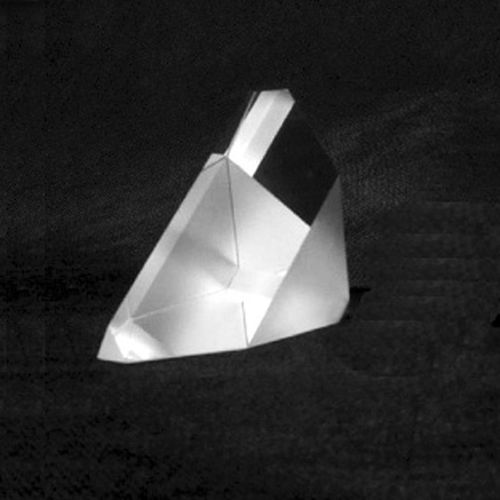

Prisma ótico de telhado de Amici

de desviode ângulo retoem sílica fundida

O prisma do telhado desvia ou desvia a imagem através de um ângulo de 90 graus. Basicamente, o prisma do telhado é um prisma em ângulo recto cuja hipotenusa foi substituída por um telhado de reflexão interno total de 90 graus. A limpeza e a qualidade das superfícies internas totais do telhado de reflexão são importantes. O desvio de 90 graus aplica-se apenas aos raios, que são precisamente normais para as faces de entrada e saída. Todos os outros raios são desviados por quantidades variáveis exatamente da mesma maneira que um prisma de ângulo reto normal. O prisma do telhado encontra aplicações em situações que exigem deflexão em ângulo reto e montagem de imagem, como em alguns visores de instrumentos. O Creator Optics ( CNCO ) pode personalizar prismas ópticos do telhado feitos de vidro óptico e cristal óptico, como BK7, sílica fundida, safira, etc.
