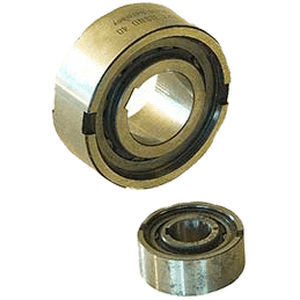

Roda livre de rolos CNA series

mancalde indexação

Os tipos CNAS e CNFS Freewheels são embraiagens de rampa de rolos leves fabricados com dimensões de rolamentos standard; rolamentos de esferas tipo CNAS para a série 62, e rolamentos de rolos tipo CNFS para a série NU 23. Embraiagens CNAS No tipo de embraiagem CNAS, a transmissão de torque a partir da corrida exterior é feita por interferência no furo da carcaça, que tem de ser com tolerância H6 ou J7. A carcaça deve ser em aço ou ferro fundido de alta qualidade com diâmetro exterior mínimo à dimensão 'K' na tabela. A transmissão a partir do eixo é feita por uma chaveta com tolerância de eixo recomendada h6 ou j6, excepto no caso da embraiagem CNAS 6 em que a transmissão é feita por encaixe de prensa no eixo com tolerância n6. Embraiagens CNFS No tipo CNFS, a transmissão de torque a partir da corrida externa é feita através de duas teclas na face final da corrida externa. Para uma boa localização da embraiagem, o furo da caixa deve ser de tolerância H6 ou G7, excepto quando as chaves não são utilizadas para a transmissão do binário, quando o furo da caixa deve ser de tolerância K6 para proporcionar o ajuste de interferência necessário. A transmissão a partir do eixo é feita por uma chave com tolerância de eixo recomendada h6 ou j6.
