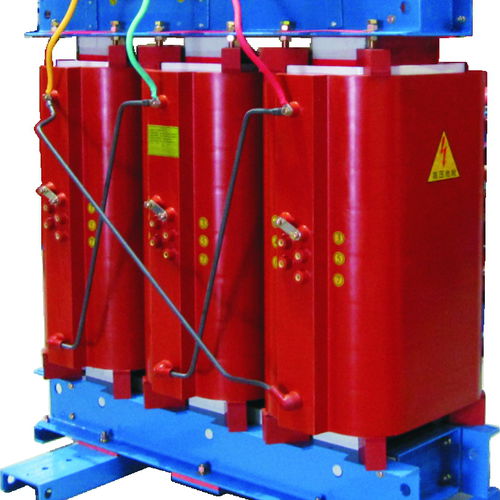

Transformador de potência SCBH15 series

secopara rede elétricaem resina epóxi

ModeloSCBH15 série Parâmetro fundamentalParâmetro fundamentalVHV enrolamento LV enrolamento " Avaliado capacity（kVA）"30～250030～2500 " Classificação em funcionamento voltage（kV）"6～350.4 " Curto-circuito impedance（%）"4/6/8 " Frequency（Hz) "50 " Modo de arrefecimento "AN ou AN/AF " Classe de isolamento "F/H " Peso kg "750～8100 " Característica"" 1.A bobina adota resina epóxi vazando com propriedade de resistência à chama atingindo o padrão V0. Goza de características de resistência à chama, não acumulação de poeira, boa resistência à umidade, boa resistência química, alta resistência mecânica e forte capacidade de resistência ao curto-circuito. 2.Bobina de alta tensão com estrutura do tipo camada segmentada, bobina de baixa tensão com bobinagem do tipo lâmina, além de processo de vazamento avançado, pode reduzir muito a tensão entre camadas e descarga parcial, e aumentar a capacidade de resistência ao curto-circuito repentino. 3.A conduta de ar da bobina de baixa tensão é celular, distribuída uniformemente ao longo da circunferência. A dissipação de calor da bobina é mesmo, com bom efeito de dissipação de calor. Enquanto isso, expandir o duto entre bobina de baixa tensão para o núcleo de ferro, e bobina de alta tensão para bobina de baixa tensão, que também é bom para a dissipação de calor. 4.Conduzir vazamento a vácuo em bobinas de alta tensão e baixa tensão, e adotar o processo de alta tensão em pé depois de vazar para tornar a resina injetada mais compacta, o que pode eliminar completamente as bolhas residuais nas bobinas para garantir a descarga parcial de cada produto é inferior a 5pC " Aplicação aplicada em sistema de potência de 35kV e inferior a 35kV rede urbana e rede rural. " Experiência Operacional "22 anos
