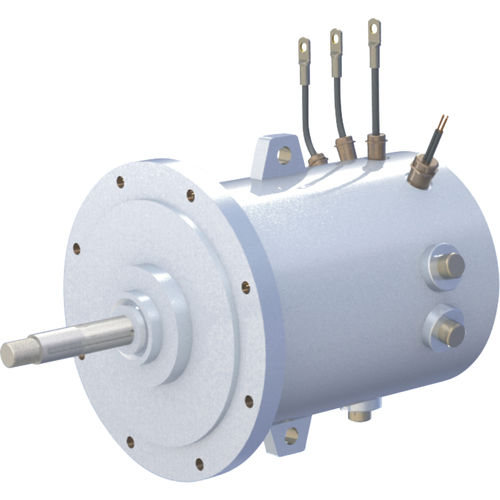

Motor CA TYP100M2-2

síncrono380 VIP21

Parâmetro Básico potência nominal15k Eficiência nominal 95,3% velocidade de rotação nominal26000r/minpeak velocidade de rotação26000r/min tensão nominal380 Corrente nominal27A torque nominal5.5NmdutyS1 classe de isolamentoHIPIPIP54 noise85dRolamento de rolamento rolamento peso60kg método de refrigeração método de circulação de água de refrigeração Parâmetro Básico para Conversor nominal power　15kWinput tensão380V nominal current　27Aoutput voltagem range0～380V IP　IP21output frequência range　0～450Hz arrefecimento method　air arrefecimento vantagem de recurso alta eficiênciaAo adotar material de ímã permanente de terras raras, a eficiência de carga total do motor é de até 3%. Ao adotar o acionamento direto de alta velocidade e remover a caixa de velocidades step-up, a eficiência do sistema é de cerca de 5%～7%. Ao adotar várias técnicas de regulação de velocidade de freqüência, o valor da eficiência é 5%～30% maior em comparação com o motor assíncrono trifásico sob operação de carga parcial. Tamanho pequeno e alta densidade de potênciaO motor de ímã permanente apresenta alta eficiência e baixa perda e tamanho menor em comparação com o motor assíncrono trifásico sob a mesma condição de resfriamento. Ele remove a caixa de velocidades passo-a-passo, adotando a estrutura de acionamento direto de alta velocidade. O fator de potência do motor não diminuirá com o aumento do número de pólos, tornando o multipólos fácil. Elevada fiabilidadeSem caixa redutora, barra condutora do rotor, bobina, alumínio fundido e anel final do motor de indução, o motor de íman permanente de alta velocidade funciona de forma mais estável e fiável. Acionamento diretoNão há necessidade de uma caixa de engrenagens com a adoção de uma estrutura de acionamento direto de alta velocidade. É de estrutura simples e de fácil manutenção.
