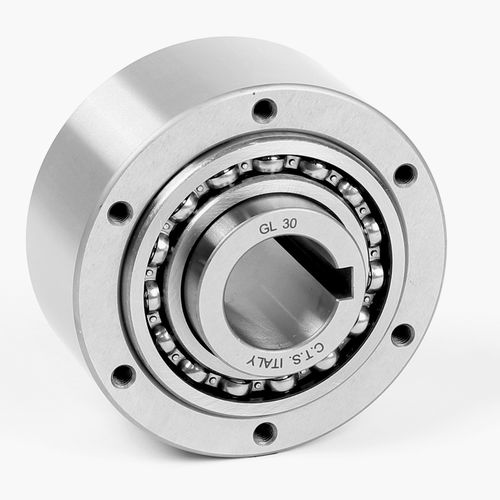

Roda livre de rolos GL series
com rolamento internode indexaçãocontra recuo

roda livre de rolos
roda livre de rolos
Guardar nos favoritos
Comparar

Mais informações no site da C.T.S.

Características

Tecnologia
de rolos
Construção
com rolamento interno
Aplicações
contra recuo, embreagem unidirecional, de indexação
Outras características
de baixa velocidade, irreversível, autocentrante
Torque

MÁX: 70.000 Nm
(51.629,3504 ft.lb)

MÍN: 55 Nm
(40,5659 ft.lb)

Diâmetro

MÁX: 150 mm
(5,91 in)

MÍN: 12 mm
(0,47 in)

Velocidade de rotação

MÁX: 5.600 rpm
(35.185,84 rad.min-1)

MÍN: 200 rpm
(1.256,64 rad.min-1)

Descrição

O tipo de GL desce em roda livre para ter 160. Rolamentos de esferas da série que são usados para centrar a raça interna com a raça exterior. As forças do torque são transmitidas do eixo à raça interna por meio da chave e da raça exterior à área externo por meio dos parafusos. As tolerâncias do eixo devem ser h6 ou j6 e as tolerâncias exteriores H7 da chave da raça. A graxa ou a lubrificação do óleo devem ser aplicadas ao descem em roda livre antes da operação, seguindo as instruções dadas na página 12. Cada um desce em roda livre é fornecido com as duas gaxetas de papel que devem ser introduzidas entre a raça exterior e as flanges. Se não são usados, descer em roda livre poderia ser gravemente defeituoso.

---

Tradução automática  (ver texto original em inglês)
