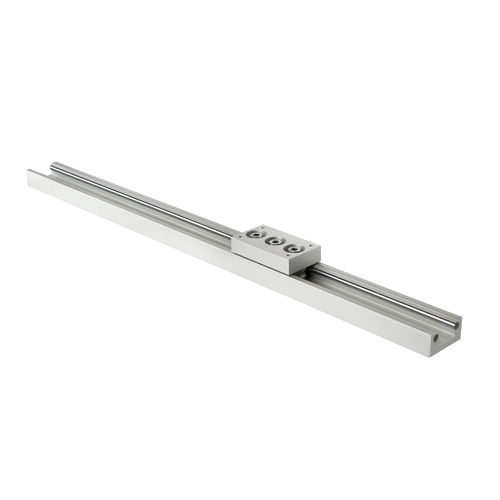

Guia linear de roletes CI series

65 mmcompactaajustável

nasceu da necessidade de uma unidade linear com rodas de dimensões reduzidas que pode ser utilizada onde há problemas de espaço ou quando a carga é pequena e leve. Para cargas maiores ou volumosas podem ser utilizadas duas unidades lineares em paralelo tendo o cuidado de libertar a força sobre as duas rodas concêntricas (ver exemplo de montagem). Fazer com que a carga assente sobre 4 rodas O corpo é sempre em alumínio anodizado, onde duas barras de aço endurecido, rectificado e cromado são montadas e rodadas. Uma pequena linha indica o meio do perfil e o ponto onde se deve efetuar a perfuração para a montagem na estrutura. A unidade linear, que é fornecida no comprimento requerido pelo cliente, tem o comprimento máximo de 6 metros. Os carrinhos, fabricados em alumínio anodizado, estão completos de furos para a montagem do equipamento a movimentar e são dotados de 3 rodas, duas concêntricas nas duas extremidades e uma excêntrica central para eliminar a folga. Todas as rodas desta unidade linear são na versão 2RS. A pedido pode ser fornecido o sistema com rodas e barras em aço inoxidável. Se o cliente necessitar de construir um carro especial personalizado, pode encomendar apenas as guias e as rodas. Também podem ser montados vários carros na mesma unidade linear. Estão disponíveis rodas arqueadas e cilíndricas para todos os tamanhos, muito úteis para recuperar quaisquer erros de paralelismo se 2 guias forem montadas em paralelo, como na figura abaixo.
