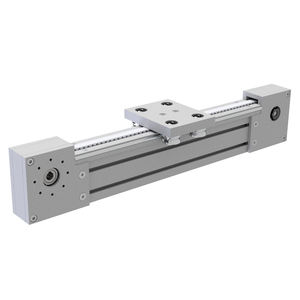

Guia linear com patim AK series

de roletescompactaem alumínio

Para responder à procura do mercado de uma guia compacta, fácil de deslizar e de utilizar e manter, a CTS desenvolveu um novo tipo de unidade linear: A série AK, que se apresenta em três versões standard. Esta unidade linear possui uma guia com rolos ranhurados com rolamento duplo de esferas que correm sobre pistas temperadas, rectificadas e cromadas que não necessitam de lubrificação - ideal para ambientes sujos (pó, aparas) e ambientes em que a lubrificação das pistas pode contaminar o produto (processos de papel ou tecido), e onde é necessário um deslizamento de alto desempenho. Esta versão de unidade linear é como a anterior, mas com a calha e as fixações em aço inoxidável - ideal para aplicações que envolvam alimentos ou ambientes corrosivos (água, ácidos, vapor, etc.). Versão com guia e carrinho com rodas tipo CI 42 (pág.8-9). Extremamente compacta e adequada para cargas ligeiras centradas no carrinho. Também disponível em aço inoxidável. Ajustando o pino da roda excêntrica central, é possível escolher o grau de deslizamento do carro Esta versão de unidade linear tem uma guia de rolamentos de esferas e um carro muito estreito, para aplicações que exigem grande rigidez. A utilização destes sistemas oferece as seguintes vantagens: - Tamanho muito compacto - Cabeça de acionamento dupla com simetria de funcionamento perfeita e quatro lados para a ligação do motor e da caixa de velocidades. - Sistema patenteado de fixação e tensionamento que permite regular e manter a correia, trabalhando nos lados do carro e deixando livre a superfície de apoio. - Ranhuras laterais na secção de suporte para suportes, sensores de proximidade ou outros acessórios.
