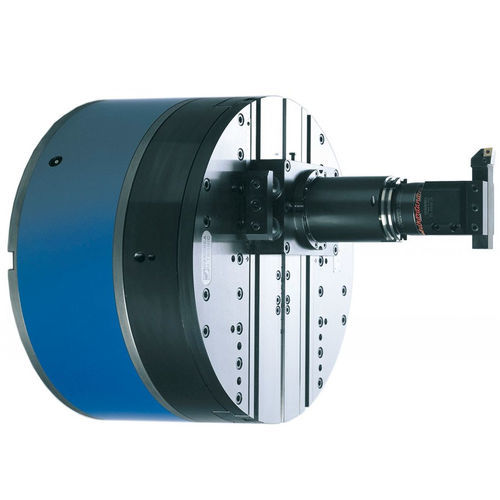

Controle CNC para máquinas-ferramentas UT series

de mão

Cabeças de Controlo Numérico de média e grande dimensão para furar e facear, aplicáveis em máquinas de furar, centros de maquinação e máquinas especiais. Características gerais U-TRONIC são cabeças de CN de médio e grande porte que são ligadas ao eixo U do CNC na máquina-ferramenta para faceamento exterior, faceamento interior, faceamento posterior, furação e roscagem cilíndrica e cónica, maquinação de raios côncavos e convexos através da interpolação com os outros eixos da máquina-ferramenta. Podem ser aplicados manual ou automaticamente e com sistemas de paletes em mandriladoras, centros de usinagem e máquinas especiais. São produzidos em 6 modelos standard de ø360 a ø1000 mm, todos com refrigeração interna. Para além da gama standard, podem ser fornecidas versões especiais: de grandes dimensões até 1.600mm de diâmetro, com redutor integrado e, a pedido, com furo, duplo carro e com contrapesos para auto-equilíbrio. Os porta-ferramentas podem ser aplicados no carro, com troca manual ou automática de ferramentas. COMANDO A ligação direta ao eixo "U" do comando numérico da máquina-ferramenta permite realizar qualquer tipo de operação de torneamento, furação, faceamento interior e exterior, roscagem, operações de raio e esféricas. PRÉ-ARRANJOS Pressurização interna Para evitar a entrada de líquidos e poeiras nas zonas do servomotor, do transdutor e do interrutor de fim de curso, está previsto um orifício de Ø 8,5 para a pressurização interna do corpo fixo com uma entrada de ar a 0,5-1 BAR. Lubrificador automático Na cabeça, está previsto um orifício de Ø 8,5 para a introdução automática de massa lubrificante no U-TRONIC.
