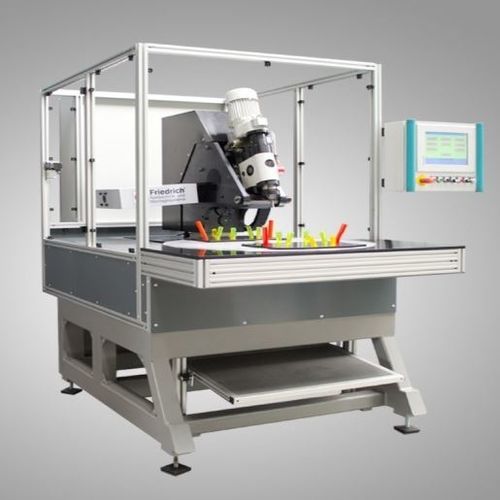

Máquina rebitadeira CNC

de 5 eixosde alta velocidade

Quando se trata de rebitagem de componentes dobrados ou curvos, as rebitadoras CNC convencionais com 3 eixos não conseguem alcançar todos os pontos de rebitagem devido aos diferentes ângulos existentes. A rebitadeira CNC de 5 eixos da Friedrich, com seus 2 eixos CNC adicionais, possibilita o processamento de componentes complexos numa única operação de fixação. Reduzindo assim o número de sequências adicionais de operação, é possível obter economias significativas de custos, bem como menores custos de mão de obra e de ferramentas. - estrutura de aço soldado - Estrutura de proteção com caixilhos de perfis de alumínio - Painéis de policarbonato - sistema de coordenadas com unidades lineares e fusos de esferas recirculantes - áreas de rebitagem de 180x280 mm a 350x500 mm - acionamento digital de alta velocidade com controlo de movimento - mesa de indexação rotativa com 2 ou 4 estações de indexação fixas e motor de travagem - mesa de indexação Ø 900/1200 mm standard - Estrutura em forma de C com 2 eixos CNC rotativos ±15° em 2 níveis - unidade de rebitagem com curso do fuso de 80 mm - Comando CNC Friedrich com controlo do processo de rebitagem - várias interfaces para transferência de dados - podem ser processadas peças angulares ou curvas - distâncias mínimas entre rebites podem ser alcançadas - redução de custos devido à operação de recolha e colocação em paralelo com o tempo de processamento primário - alta velocidade de movimento, até 400 mm/s - elevada taxa de aceleração com elevada precisão de posicionamento
