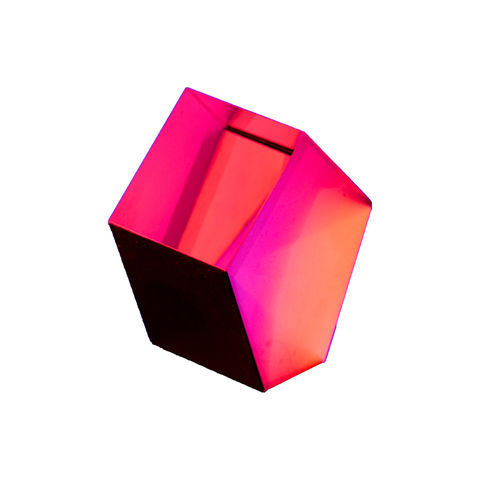

Pentaprisma em vidro BK7 GCL-0302 series

Um prisma pentagonal é um prisma de cinco faces, que apresenta duas propriedades importantes. Em primeiro lugar, as imagens não são invertidas nem invertidas quando são desviadas 90 graus. Em segundo lugar, é um dispositivo de deflexão constante, ou seja, todos os raios transmitidos são exatamente deflectidos em 90 graus. Um ligeiro movimento dos prismas não afecta o ângulo de deflexão correto. Esta caraterística torna os prismas úteis em telémetros. Também são utilizados em visores de câmaras mono-reflex. As superfícies reflectoras são revestidas de alumínio reforçado com uma camada de tinta preta para proteção. - Tolerância de dimensão: ±0,1 - Nivelamento: λ/4 na superfície reflectora λ/2 na superfície de transmissão - Qualidade da superfície: 60-40 escovado - Abertura clara: 90% - Revestimentos: As superfícies reflectoras são aluminizadas com tinta preta preta. As superfícies de entrada e saída são revestidas com 1/4 de onda de MgF2 de 1/4 de onda a 550nm para um ângulo de incidência de 0˚.
