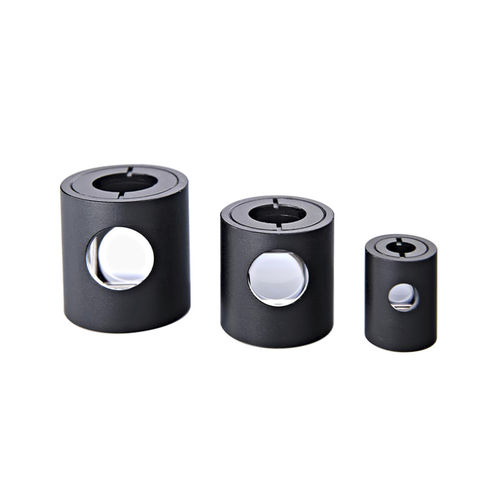

Prisma de ângulo reto GCL-0702 series

polarizantede Glan-Taylordivisor de feixe

Um prisma Glan-Taylor é um prisma espaçado pelo ar, que é utilizado como polarizador ou separador de feixe polarizador. É um dos tipos mais comuns de prismas de polarização modernos. Foi descrito pela primeira vez por Archard e Taylor em 1948. O prisma é feito de dois prismas em ângulo recto de (ou por vezes outros materiais birefringentes) que são separados nas suas longas faces com uma abertura de ar. Os eixos ópticos do cristal de calcite são alinhados paralelamente ao plano de reflexão. A reflexão interna total da luz s-polarizada na abertura de ar assegura que apenas a luz p-polarizada é transmitida pelo dispositivo. Como o ângulo de incidência no intervalo pode estar razoavelmente próximo do ângulo de Brewster, a reflexão não desejada da luz p-polarizada é reduzida. Notado que o feixe transmitido é 100% polarizado, mas o feixe reflectido não o é. Os lados do cristal podem ser polidos para permitir a saída do feixe reflectido, ou podem ser enegrecidos para o absorver. Este último reduz o reflexo Fresnel indesejado do feixe rejeitado. Contudo, os prismas do tipo Glan-Taylor têm um ângulo de campo mais pequeno, que não é simétrico em relação ao eixo longitudinal do prisma. O ângulo de campo total é de 8 graus, mas o ângulo de campo simétrico é de apenas 5,5 graus. -Comprimento de onda Range： 220nm~2500nm -Transmission： >85%,λ0=632.8nm -Danos Ópticos Threshold： CW:100W/cm2 Pulsado:200MW/cm2 -Extinção Ratio： >1x105:1 -Wavefront Distortion： λ/8 -Deviação Angle： 3'
