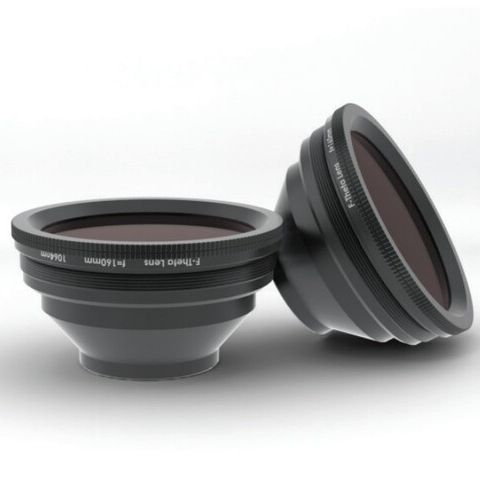

Lente F-theta GCO-31 series

esféricavisívelultravioleta

As lentes F-theta são objectivos de campo plano, que são normalmente utilizados em combinação com o scanner galvanométrico XY. Ao contrário de uma lente normal que foca um feixe colimado de entrada num plano de imagem esférico, uma lente F-teta foca uma superfície de imagem plana. Ao mesmo tempo, mantém o tamanho do ponto quase constante em todo o campo quando o feixe de entrada digitaliza com o ângulo de entrada θ。 A posição do ponto no plano da imagem é directamente proporcional ao ângulo de varrimento, ou seja, a condição F-teta:y '=f '*θ A série de lentes Daheng F-teta (GCO-31) preenche a condição F-teta melhor do que 0,1%. Para processamento de material laser, as lentes F-teta garantem o melhor resultado de processamento em todo o campo de varrimento. Estas lentes contribuem para as linhas de produção, especialmente para aplicações sofisticadas. A vasta gama de aplicações inclui: ◆ perfuração e fine corte de metais e cerâmicas ◆ Soldadura plástica ◆ Marcação ◆ Limpeza para tratamento ou restauração PRINCIPAIS PROTAGONISTAS ◆ O ângulo global de varrimento,θmax, refere-se ao ângulo máximo de varrimento diagonal. ◆ O diâmetro do feixe de entrada, φbeam(1/e2), é o diâmetro do feixe onde a intensidade óptica é de 13,5% da intensidade do pico do feixe laser. ◆ Factor de apodização （FAP）is a relação do diâmetro do feixe, φbeam, e a pupila de entrada,φaper , da lente F-teta. A FAP é utilizada para o cálculo do tamanho mínimo possível do ponto de focagem. ◆ Diffraction o valor M2 refere-se à capacidade de focalização da luz laser, defined pelas normas ISO11146. É a relação entre o ângulo de divergência de um feixe laser e o ângulo de divergência de um feixe Gaussiano ideal. Um feixe gaussiano proporcionaria o menor tamanho possível do ponto de focagem, cujo valor M2 é 1.
