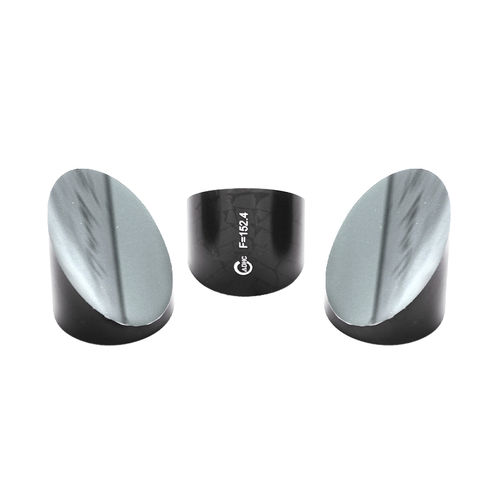

Espelho redondo GCC-501 series

parabólico fora do eixoem alumínioem ouro

Os Espelhos Parabólicos Fora do Eixo focam acromaticamente um feixe colimado ou colimam uma fonte divergente, e o seu desenho do eixo off separa o ponto focal do resto do trajecto do feixe. Os espelhos são fabricados utilizando substratos de alumínio. A superfície parabólica tem um revestimento de ouro protegido que fornece >95% de média reflectance de 650nm a 20µm. O fundo de cada espelho tem três orifícios de montagem M4 para facilitar a instalação e fixing. Guia de selecção Ao utilizar uma fonte de luz de ponto de colimação de espelho parabólico fora do eixo, de acordo com o diâmetro de feixe de saída necessário para seleccionar o espelho apropriado, utilizando o ângulo de divergência da luz incidente e a distância focal efectiva do espelho parabólico para calcular o diâmetro do feixe. Calculado pela pequena aproximação do ângulo, o diâmetro do feixe, a fórmula é a seguinte: Diâmetro do feixe = sin(θ) x REFL Se o feixe de saída for de fibra óptica de colimação, a fórmula é a seguinte: Diâmetro do feixe = 2 x NA(fibra) x REFL
