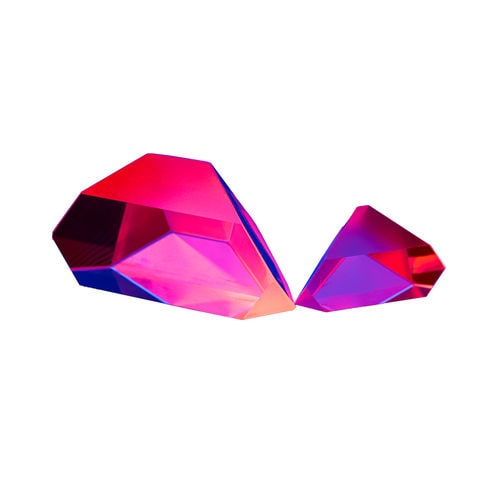

Prisma de ângulo reto GCL-0304 series

de telhado de Amiciem vidro BK7

Este tipo de prisma é constituído por uma aresta de telhado produzida sobre a face reflectora longa de um prisma de ângulo reto e é também designado por prisma de telhado Amici. Tal como um prisma de ângulo reto, reflecte uma imagem em 90°, mas inverte a imagem simultaneamente. É normalmente utilizado como sistema de montagem em telescópios. - Desvio do feixe: 90˚±5' - Tolerância de dimensão: ±0,15 - Nivelamento: λ/4 na superfície de reflexão λ/2 na superfície de transmissão - Tolerância do ângulo do teto: ±5", ±15'' - Qualidade da superfície: 60-40 scratch-dig - Abertura clara: 90% da superfície - Revestimentos: As superfícies de entrada e saída são revestidas com 1/4 de onda Revestimento MgF2 a 550nm para 0° de ângulo de incidência. As superfícies do teto não são revestidas.
