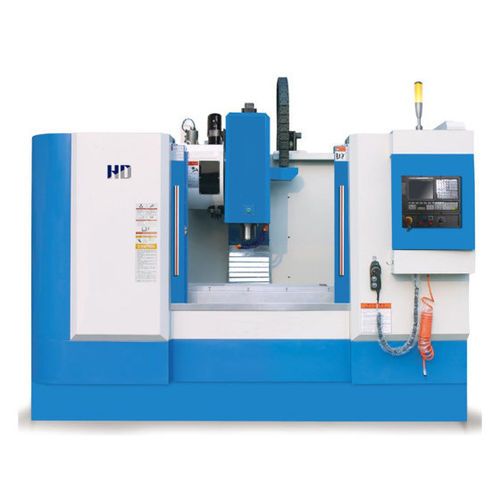

Centro de usinagem CNC de 3 eixos VMC seriesverticalBT 40BT 50
Guardar nos favoritos
Comparar
Características
- Número de eixos
- de 3 eixos
- Orientação do eixo-árvore
- vertical
- Cone
- BT 40, BT 50
- Número de ferramentas
- 24 ferramentas, 16 ferramentas
- Outras características
- com acionamento direto
- Curso X
MÍN: 450 mm
(17,72 in)MÁX: 1.500 mm
(59,06 in)- Curso Y
MÍN: 320 mm
(12,6 in)MÁX: 800 mm
(31,5 in)- Curso Z
MÍN: 420 mm
(16,54 in)MÁX: 700 mm
(27,56 in)- Velocidade de rotação
6.000 rpm, 8.000 rpm
(37.699 rad.min-1, 50.265 rad.min-1)- Potência
MÍN: 3,7 kW
(5,03 hp)MÁX: 18,5 kW
(25,15 hp)- Velocidade de avanço no eixo X
15.000 mm/min, 18.000 mm/min, 24.000 mm/min, 32.000 mm/min, 36.000 mm/min
(10 in/s, 12 in/s, 16 in/s, 21 in/s, 24 in/s)- Velocidade de avanço no eixo Y
15.000 mm/min, 18.000 mm/min, 24.000 mm/min, 32.000 mm/min, 36.000 mm/min
(10 in/s, 12 in/s, 16 in/s, 21 in/s, 24 in/s)- Velocidade de avanço no eixo Z
15.000 mm/min, 18.000 mm/min, 24.000 mm/min
(10 in/s, 12 in/s, 16 in/s)- Capacidade máx. da mesa
MÍN: 200 kg
(441 lb)MÁX: 1.500 kg
(3.307 lb)- Precisão de posicionamento
0,005 mm, 0,006 mm, 0,008 mm
(0,0002 in, 0,00024 in, 0,00031 in)- Repetibilidade
0,003 mm, 0,005 mm, 0,006 mm
(0,00012 in, 0,0002 in, 0,00024 in)- Peso total
MÍN: 530 kg
(1.168,45 lb)MÁX: 12.000 kg
(26.455,47 lb)- Comprimento total
MÍN: 2.100 mm
(82,7 in)MÁX: 4.260 mm
(167,7 in)- Largura total
1.759 mm, 2.110 mm, 2.300 mm, 2.800 mm
(69,3 in, 83,1 in, 90,6 in, 110,2 in)- Altura total
1.892 mm, 1.960 mm, 2.300 mm, 2.700 mm, 3.200 mm
(74,5 in, 77,2 in, 90,6 in, 106,3 in, 126 in)
Descrição
Motor de três eixos e parafuso com design de transmissão direta, sem correia ou engrenagem que causam ruído, folga ou problemas de vibração, melhoram a precisão e eficiência da maquinação. X/Y/Z adopta carril linear de esferas, pequena resistência à fricção, encurta o tempo de mudança rápida, melhora a eficiência da produção, ao mesmo tempo que tem boa repetibilidade, pode completar o processamento de produtos de alta precisão.
A corrediça de base adopta um design de suporte de quatro carris, a extensão do suporte é grande, o deslizamento é mais suave. A Ca realiza uma variedade de discos, placas, CAM, moldes e outras peças complexas de fixação, fresagem, perfuração, expansão, alargamento, rosqueamento rígido e outros processos, pode ser equipada com o quarto eixo rotativo, para atender aos requisitos de processamento de diferentes peças.
---
