Plataforma de simulação de carga útil

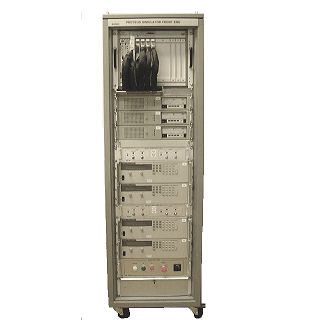

SIMULADOR DE PLATAFORMA SATELLITE e SIMULADOR DE PAGAMENTO Campos de aplicação Utilizado para missões de cooperação internacional entre Agências Nacionais : CNES, ESA, NASA, ISRO, CNSA Principais Benefícios Simulação de barramento de potência e interfaces TM/TC Sequência de teste automático TM/TC armazenamento e monitoramento Principais Características O simulador de plataforma de satélite é usado para simular os sinais das interfaces de plataforma para realizar testes de verificação funcional e testes de qualificação do solo de equipamentos de satélite e instrumentos de carga útil. O simulador realiza o fornecimento de energia e a gestão das trocas TM/TC O simulador de carga útil é usado para simular interfaces de carga útil e comportamento de troca TM/TC. O simulador executa a simulação do consumo de energia e a geração de dados da TM seguindo o diagrama de modo OBSW do instrumento de Carga Útil simulado. O banco de testes é composto por: Bancada de 19" com 220 V 50/60 Hz rack de alimentação com paragem de emergência Fontes de alimentação e cargas dinâmicas TM/TC frontends PC com software de bancada de teste Modos de operação Os modos de operação são acessados através do computador PC. Modo automático: Edição e execução automática de sequências de teste Monitorização e visualização de telemetrias e telecomandos TM/TC Armazenamento de dados Modo de configuração Configuração do modo automático Modo remoto Controle remoto Ethernet Modo manual Acesso independente a todos os recursos de hardware do banco de testes Dados Técnicos : Estímulos & Medição Bus de energia 100V, 50V, 10A Autocarro aviônico: 1553, CAN, Spacewire, LVDS Comando Relay HLC, HPC, LLC E/S digital Sinal analógico, DAC, ADC Carga dinâmica Termistor, Aquecedor
