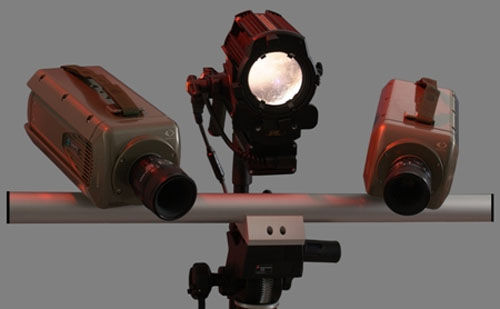

Medidor de vibração digital Q-450

O 3D High-Speed Image Correlation System Q-450 permite a medição dinâmica em campo total, sem contato e tridimensional de forma, deslocamentos e deformações em componentes e estruturas feitas de quase qualquer material. Baseado na técnica de correlação de imagens digitais, o sistema Q-450 foi projetado para análise de vibração de campo completo e eventos transitórios de alta velocidade. Por exemplo, testes balísticos, mecânica da fratura, excitações de choque, teste de Hopkinson Bar ou teste de impacto. Faixa de medição dinâmica O sistema combina de forma única a alta resolução espacial de medições ópticas de campo total com alta resolução temporal. A faixa dinâmica é de estática a mais de 100.000 Hz, com a capacidade de medir deslocamentos de mícron a metro. A resolução é tipicamente de cerca de 1 mícron e 0,01% de deformação. O sistema pode ser usado para objetos de qualquer tamanho simplesmente trocando as lentes ópticas. Vários acessórios de extensão e aplicação permitem a fácil utilização do Digital 3D-Correlation System Q-450 em diferentes experiências. Fácil Calibração Todos os parâmetros do sistema são determinados por um procedimento de calibração rápido e fácil - um processo muito prático e simples através do posicionamento de uma placa de calibração na frente das câmeras. A precisão de calibração obtida é exibida on-line após a calibração. Uma ampla gama de aplicações Seu projeto flexível abre uma ampla gama de aplicações desde investigações microscópicas em materiais microeletrônicos ou biomédicos até medições em larga escala de componentes aeroespaciais, automotivos, marítimos e ferroviários.
