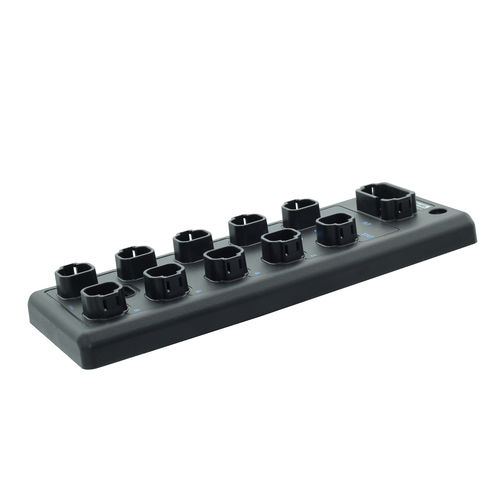

Módulo de entrada robusto DP-34044-2-200

analógicodigitalCANopen

Este módulo de entrada da série xtremeDB oferece 16 sinais de entrada livremente configuráveis e uma ligação SAE J1939. Oito entradas podem ser utilizadas como entradas analógicas para medição de corrente ou tensão ou como entradas ratiométricas. Outras oito entradas podem ser configuradas como entradas digitais de comutação positiva (PNP) ou negativa (NPN). Duas destas entradas digitais podem também ser configuradas como entradas de frequência ou contadores. Dados mecânicos Dimensões - 97 x 265 x 34 mm Peso - 680 g Material (Caixa) - PA, reforçado Conector de alimentação - DT-18 (A-cod.) Conector IO - DT-4 Dados eléctricos Tensão de funcionamento - 8 ... 32 V DC Corrente de funcionamento por contacto / potencial (máx.) - 13 A Corrente total (máx.) - 13 A Proteção da alimentação - Proteção contra a inversão de polaridade Diagnóstico de bloco - Subtensão | Sobretensão | Sobretemperatura Indicadores LED - Alimentação: azul | Bus: verde | Estado: verde | Sinal: amarelo | Erro: vermelho Entradas Gama valor analógico - 4...20 mA | 0...5 V / 0...10 V / 0...32 V Número de entradas de frequência FRQ - 2 Gama de frequência - 10...3.000 Hz Diagnósticos de entrada - Subtensão | sobretensão | curto-circuito Condições ambientais Temperatura ambiente - -40 °C...+80 °C Temperatura de armazenamento - -40 °C...+85 °C Normas e aprovações EMC - EN 61000-6-2 | IEC/EN 61000-6-3 | EN 61000-6-4 | ISO 13766-1 | ISO 13766-2 Adequado para: - CCpilot V1200, xtremeDBmini, CCpilot V700, CCpilot V1000 Família de produtos: - xtremeDB Número da porta: - 8 Ligação: - DT-4, DT-18 Taxa de transmissão: - 250, 500 kbit/s Tipo de sinal de entrada: - DI, DI/AI, DI/FRQ/CNT Tensão auxiliar: - 8 ... 32 V DC Material da caixa: - Poliamida, reforçada Temperatura de funcionamento: - -40°C ... +80°C Sistema de montagem: - 2x furo redondo de 6 mm + 1x furo ranhurado
