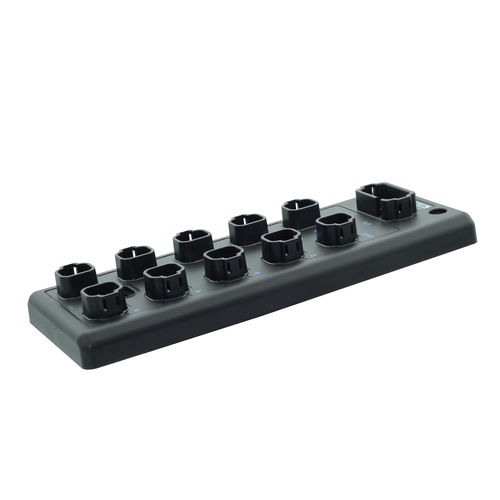

Módulo de saída configurável DP-34044-3-200

digitalCANopenCAN

O módulo de saída CANopen -3 oferece 16 saídas, que podem ser configuradas individualmente como sinais digitais "DO" ou, em alternativa, como 2 DO e 14 PWM (modulação por largura de impulso, controlada por corrente). As duas saídas DO podem ser carregadas até 10 A, as restantes 14 DO / PWMi com 4 A cada. A corrente total temporária do módulo -3 é de 52 A. Dados mecânicos Dimensões - 97 x 265 x 34 mm Peso - 680 g Material (Caixa) - PA, reforçado Conector de alimentação - DT-18 (A-cod.) Conector IO - DT-4 Dados eléctricos Tensão de funcionamento - 8 ... 32 V DC Corrente de funcionamento por contacto / potencial (máx.) - 13 A Corrente total (máx.) - 52 A Proteção da alimentação - Proteção contra a inversão de polaridade Diagnóstico de bloco - Subtensão | Sobretensão | Sobretemperatura Indicadores LED - Alimentação: azul | Bus: verde | Estado: verde | Alimentação do atuador: azul | Sinal: amarelo | Erro: vermelho Saídas Corrente de saída DO máx. - 2x 10 A | 14x 4 A Proteção de saída - Sobrecarga | Curto-circuito Diagnósticos de saída - Corrente atual | Sobrecorrente | Curto-circuito Condições ambientais Temperatura ambiente - -40 °C...+80 °C Temperatura de armazenamento - -40 °C...+85 °C Normas e aprovações EMC - EN 61000-6-2 | IEC/EN 61000-6-3 | EN 61000-6-4 | ISO 13766-1 | ISO 13766-2 Adequado para: - CCpilot V1200, xtremeDBmini, CCpilot V700, CCpilot V1000 Família de produtos: - xtremeDB Número da porta: - 8 Ligação: - DT-4, DT-18 Taxa de transmissão: - 250, 500 kbit/s Tipo de sinal de saída: - DO [4 A], DO [10 A], PWM [4 A], PWMi [4 A] Tensão auxiliar: - 8 ... 32 V DC Material da caixa: - Poliamida, reforçada Temperatura de funcionamento: - -40°C ... +80°C Sistema de montagem: - 2x furo redondo de 6 mm + 1x furo ranhurado Normas / Aprovações: - ISO 13309, EN ISO 13766-2, EN ISO 13766-1
