Módulo de saída robusto DP-34044-5-000
digitalCANSAE J1939

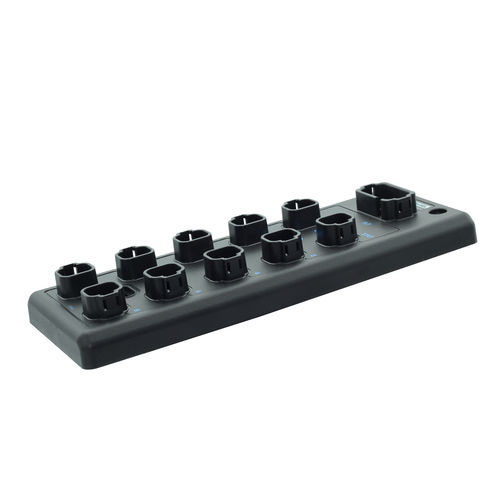

Módulo de saída robusto - DP-34044-5-000 - Data Panel GmbH - digital / CAN / SAE J1939
Módulo de saída robusto - DP-34044-5-000 - Data Panel GmbH - digital / CAN / SAE J1939
Módulo de saída robusto - DP-34044-5-000 - Data Panel GmbH - digital / CAN / SAE J1939 - imagem - 2
Guardar nos favoritos
Comparar


Características

Tipo de sinal
digital
Barramento
CAN, SAE J1939
Número de entradas/saídas
com 16 saídas digitais, com 16 S
Outras características
robusto, IP67, IP69K, IP68

Descrição

O módulo de saída DO oferece um total de 16 saídas puramente digitais em SAE J1939. Isto torna-o ideal para ligar e desligar luzes de trabalho, por exemplo. A corrente total temporária do módulo é de 52 A.. Dados mecânicos Dimensões - 97 x 265 x 34 mm Peso - 680 g Material (Caixa) - PA, reforçado Conector de alimentação - DT-18 (A-cod.) Conector IO - DT-4 Dados eléctricos Tensão de funcionamento - 8 ... 32 V DC Corrente de funcionamento por contacto / potencial (máx.) - 13 A Corrente total (máx.) - 52 A Proteção da alimentação - Proteção contra a inversão de polaridade Diagnóstico de bloco - Subtensão | Sobretensão | Sobretemperatura Indicadores LED - Alimentação: azul | Bus: verde | Estado: verde | Alimentação do atuador: azul | Sinal: amarelo | Erro: vermelho Saídas Corrente de saída DO máx. - 2x 10 A | 14x 4 A Proteção de saída - Sobrecarga | Curto-circuito Diagnósticos de saída - Corrente atual | Sobrecorrente | Curto-circuito Condições ambientais Temperatura ambiente - -40 °C...+80 °C Temperatura de armazenamento - -40 °C...+85 °C Normas e aprovações EMC - EN 61000-6-2 | IEC/EN 61000-6-3 | EN 61000-6-4 | ISO 13766-1 | ISO 13766-2 | Adequado para: - CCpilot V1200, xtremeDBmini, CCpilot V700, CCpilot V1000 Família de produtos: - xtremeDB Número da porta: - 8 Ligação: - DT-4, DT-18 Taxa de transmissão: - 250, 500 kbit/s Tipo de sinal de saída: - DO [4 A], DO [10 A] Tensão auxiliar: - 8 ... 32 V DC Material da caixa: - Poliamida, reforçada Temperatura de funcionamento: - -40°C ... +80°C Sistema de montagem: - 2x furo redondo de 6 mm + 1x furo ranhurado Normas / Aprovações: - ISO 13309, EN ISO 13766-1, EN ISO 13766-2

---

Catálogos

DP-34044-3-000
DP-34044-3-000
5 Páginas
