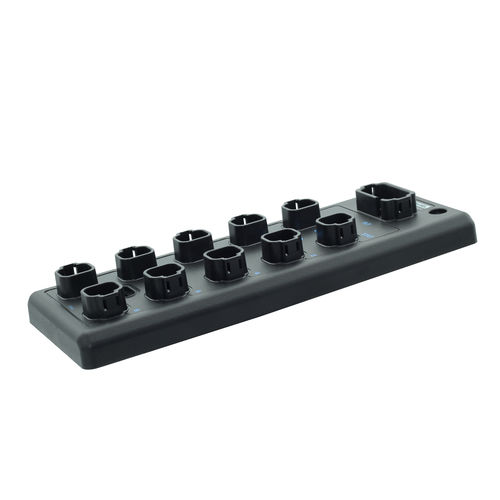

Módulo de saída robusto DP-34044-7-000

CANSAE J1939com 8 saídas

O módulo de saída PVE foi especialmente desenvolvido para controlar as válvulas Danfoss® PVG. Pode ser operado em redes SAE J1939. O módulo permite controlar um total de 8x actuadores PVE (PVEA, PVEH, PVES) ou 6x actuadores PVEO. A corrente total temporária é de 26 A.. Dados mecânicos Dimensões - 97 x 265 x 34 mm Peso - 680 g Material (Caixa) - PA, reforçado Conector de alimentação - DT-18 (A-cod.) Conector IO - DT-4 Dados eléctricos Tensão de funcionamento - 8 ... 32 V DC Corrente de funcionamento por contacto / potencial (máx.) - 13 A Corrente total (máx.) - 39 A Proteção da alimentação - Proteção contra a inversão de polaridade Diagnóstico de bloco - Subtensão | Sobretensão | Sobretemperatura Indicadores LED - Alimentação: azul | Bus: verde | Estado: verde | Alimentação do atuador: azul | Sinal: amarelo | Erro: vermelho Saídas Modo PVE - PVEA, PVEH, PVES, (PVEO) Proteção de saída - Sobrecarga | Curto-circuito Diagnósticos de saída - Corrente atual | Sobrecorrente | Curto-circuito Condições ambientais Temperatura ambiente - -40 °C...+80 °C Temperatura de armazenamento - -40 °C...+85 °C Normas e aprovações EMC - ISO 13766-1 | ISO 13766-2 | EN 13309 Adequado para: - CCpilot V1200, xtremeDBmini, CCpilot V700, CCpilot V1000 Família de produtos: - xtremeDB Número de portas: - 8 Ligação: - DT-4, DT-18 Taxa de transmissão: - 250, 500 kbit/s Tipo de sinal de saída: - PVG [3 A], PVEA, PVEH, PVES, PVEO Tensão auxiliar: - 8 ... 32 V DC Material da caixa: - Poliamida, reforçada Temperatura de funcionamento: - -40°C ... +80°C Sistema de montagem: - 2x furo redondo de 6 mm + 1x furo ranhurado Normas / Aprovações: - ISO 13309, EN ISO 13766-1, EN ISO 13766-2
