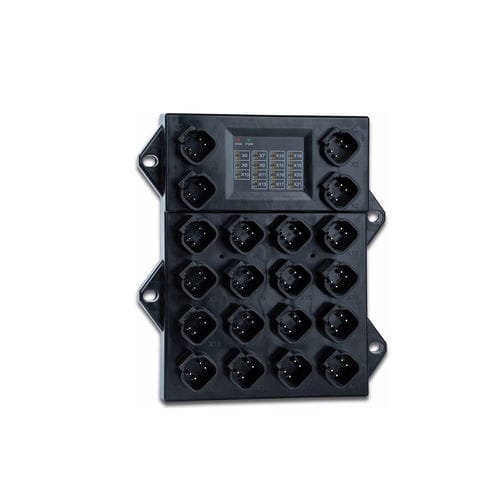

Módulo E/S configurável DP-81000-1-200

analógicodigitalCANopen

O módulo xtremeBLOCK CANopen combina muitas configurações de sinal de E/S diferentes. Ele oferece um total de 12 entradas, oito das quais podem ser parametrizadas como analógicas. As restantes quatro entradas digitais também podem ser configuradas como entradas de frequência ou contadores. Ao mesmo tempo, o módulo oferece 14 saídas digitais, a maioria das quais pode ser configurada como PWM ou PWM(i). A corrente máxima de saída de 7 A é suficiente para controlar até mesmo actuadores com elevada potência. Dados mecânicos Material (Caixa) - PA, reforçado Dimensões A x L x P - 180,5 x 159,5 x 32 mm / 7,11 x 6,28 x 1,26 polegadas Peso - 800g / 1,76 lbs Conector de alimentação - DT-4 Conector IO - DT-4 Dados eléctricos Tensão de funcionamento - 8 ... 32 V DC Proteção da alimentação - - Indicadores LED - Sinal: amarelo Entradas Número de entradas de frequência FRQ - 4 Gama de frequências - máx. 10 kHz Saídas Número total de saídas - 14 Número de saídas digitais DO - 4 Corrente de saída DO máx. - 3 A Número de saídas PWM - 6 Corrente de saída PWM máx. - 7 A Número de saídas PWMi - 4 Corrente de saída PWMi máx. - 3 A Condições ambientais Temperatura ambiente - -40 °C...+85 °C Temperatura de armazenamento - -40 °C...+85 °C Adequado para: - CCpilot V1200, CCpilot V700, CCpilot V1000 Família de produtos: - xtremeBLOCK Entradas: - 12 Número de portas: - 15 Ligação: - DT-4, DT-18 Taxa de transmissão: - 125, 250, 500, 1000 kbit/s Tipo de sinal de entrada: - DI/AI, DI/FRQ/CNT Tipo de sinal de saída: - DO / PWM [7 A], DO [3 A], PWMi [3 A] Tensão auxiliar: - 8 ... 32 V DC Material da caixa: - Poliamida, reforçada Temperatura de funcionamento: - -40°C ... +85°C Sistema de montagem: - 4x Langloch, Ø7,3 mm Normas / Aprovações: - ECE R10 (E1, CE), ISO 14982
