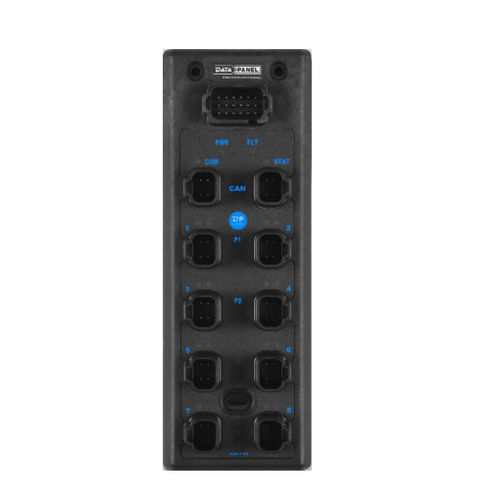

Módulo de saída analógico DP-34044-1-100

digitalbarramento CANSAE J1939

Módulo lógico programável J1939 CAN bus com 8 entradas configuráveis (2x DI | 4x DI / AI | 2x DI / FRQ) e 8 saídas configuráveis (DO / PWM / PWMi). A função lógica pode ser escrita utilizando software de programação gráfica (estilo letterbox) ou, em alternativa, em código C. O programa pode ser transferido para o módulo através do PCAN Gateway, sendo possível uma visualização em direto dos estados das variáveis. O módulo pode assim assumir tarefas de controlo simples e, por exemplo, substituir circuitos de relés propensos a erros. Para além da operação autónoma, também é possível a operação mista com controlo de nível superior. Dimensões - 97 x 265 x 34 mm Peso - 680 g Material (Caixa) - PA, reforçado Conector de alimentação - DT-18 (A-cod.) Conector IO - DT-4 Dados eléctricos Tensão de funcionamento - 8 ... 32 V DC Corrente de funcionamento por contacto / potencial (máx.) - 13 A Corrente total (máx.) - 26 A Proteção da alimentação - Proteção contra a inversão de polaridade Diagnóstico de bloco - Subtensão | Sobretensão | Sobretemperatura Indicadores LED - Alimentação: azul | Bus: verde | Estado: verde | Alimentação do atuador: azul | Sinal: amarelo | Erro: vermelho Entradas Gama valor analógico - 4...20 mA | 0...5 V / 0...10 V / 0...32 V Número de entradas de frequência FRQ - 2 Gama de frequência - 10...3.000 Hz Diagnósticos de entrada - Subtensão | sobretensão | curto-circuito Saídas Corrente de saída DO máx. - 4 A Corrente de saída PWM máx. - 4 A Corrente de saída PWM(i) máx. - 4 A Proteção da saída - Sobrecarga | Curto-circuito Diagnóstico de saída - Corrente atual | Sobrecorrente | Curto-circuito Condições ambientais Temperatura ambiente - -40 °C...+80 °C Temperatura de armazenamento - -40 °C...+85 °C Adequado para: - CCpilot V1200, xtremeDBmini, CCpilot V700, CCpilot V1000 Família de produtos: - xtremeDB Número da porta: - 8
