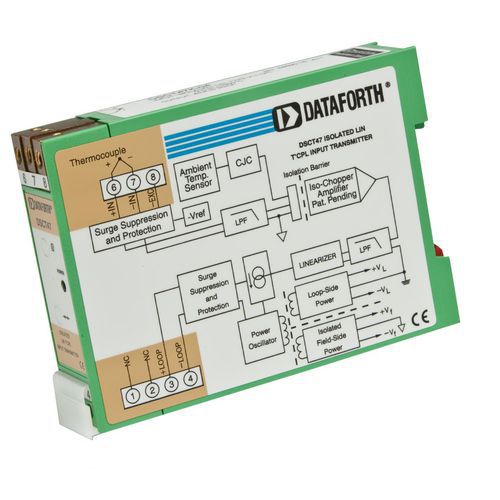

Transmissor de temperatura para trilho DIN DSCT47

com termoparcom saída de correntede processo

Cada transmissor de entrada de termopar DSCT47 fornece um único canal de entrada de termopar que é filtrado, isolado, amplificado, linearizado e convertido para uma saída de corrente de processo. A filtragem de sinais é realizada com um filtro de cinco polos, que fornece 85dB de rejeição em modo normal a 60Hz e 80dB a 50Hz. Um polo antisserrilhamento está localizado no lado do campo da barreira de isolamento, e os outros quatro estão no lado do loop do processo. Após a filtragem inicial do lado do campo, o sinal de entrada é cortado por um circuito de corte proprietário. O isolamento é fornecido pelo acoplamento do transformador, novamente usando uma técnica patenteada para suprimir a transmissão de picos ou picos de modo comum. A linearização é obtida através da criação de uma função de transferência não linear através do próprio módulo. Esta função de transferência não linear é configurada na fábrica e é projetada para ser igual e oposta à não linearidade do termopar.
