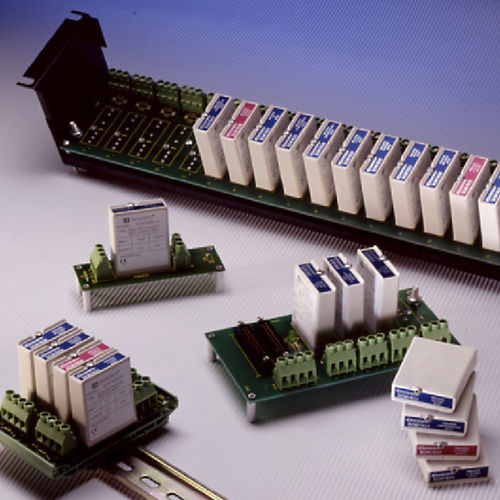

Módulo de processamento de sinais isolado SCM7B

Cada módulo de entrada de tensão analógica isolada SCM7B21 aceita um canal de entrada de tensão analógica que é filtrado, isolado, amplificado e convertido em uma tensão analógica de alto nível para saída para o sistema de controle de processo. O módulo de entrada de tensão analógica isolada SCM7B21 incorpora uma abordagem de filtragem de cinco polos para maximizar a resposta em tempo e frequência, aproveitando as características de Thomson (Bessel) e Butterworth. Um pólo do filtro está no lado do campo da barreira de isolamento; quatro estão no lado do sistema de controle de processo. Após a filtragem inicial do lado do campo, o sinal de entrada é cortado por um circuito chopper proprietário e transferido através da barreira de isolamento do transformador, suprimindo a transmissão de picos e picos de modo comum. O sinal é então reconstruído e filtrado para a saída do sistema de controle de processo.
