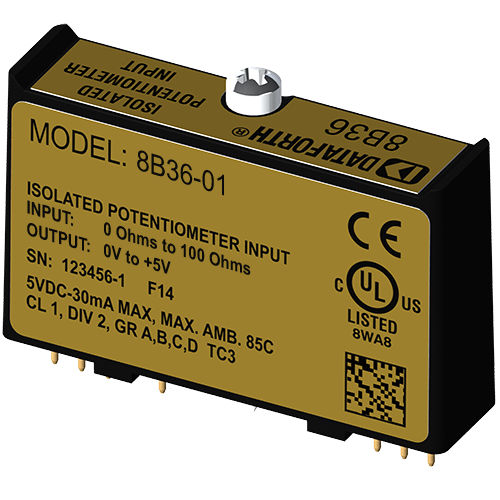

Módulo de entrada analógico 8B36-01

compacto

Os condicionadores de sinais de entrada de milivoltagem 8B30 são concebidos para aplicações incorporadas para proteger os equipamentos, tanto no campo como na sala de controlo, contra sobretensões de energia, reduzindo simultaneamente o ruído eléctrico nos sinais medidos. Fornecendo as melhores especificações do mercado em pacote compacto, estes condicionadores de sinais 8B30 milivoltensão isolam, filtram e amplificam um sinal de entrada milivoltensão e emitem um sinal analógico de alta qualidade para aquisição de dados e controle. Os condicionadores de sinal de entrada 8B30 milivoltensão da Dataforth fornecem uma margem de precisão de ±0,05% e uma margem de linearidade de ±0,02%. Um filtro de cinco pólos no condicionador de sinal de entrada de 8B milivoltensão fornece filtragem de sinal com 70dB de NMR (Normal-mode-rejeição) a 60Hz, um pólos deste filtro está localizado no lado do campo da barreira de isolamento para anti-aliasing e os outros quatro pólos estão localizados no lado do sistema. Os condicionadores de sinais de entrada 8B30 milivoltensão também garantem um alto nível de confiabilidade e estabilidade a longo prazo, com E/S de campo sendo protegidas contra tensões contínuas de até 240 Vrms, conforme definido pela especificação de proteção contra transientes ANSI/IEEE C37.90.1. A barreira de isolamento do transformador de 1500Vrms elimina laços de terra, permite a operação em altas tensões de entrada de modo comum e rejeita grandes picos de modo comum, todos os quais contribuem para preservar a integridade do sinal, mantendo um alto nível de precisão e ruído de saída.
