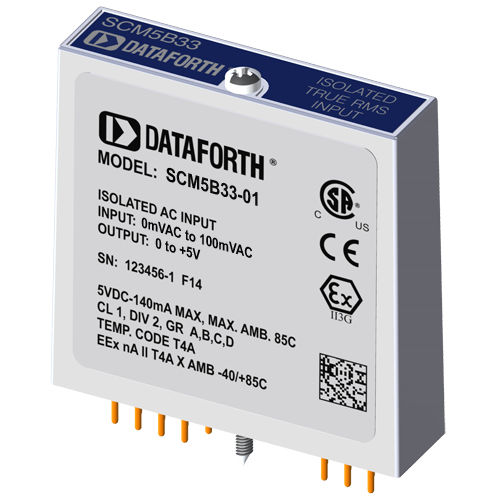

Módulo de entrada True RMS SCM5B33-01

de tensãode correnteisolado

Cada módulo de entrada SCM5B33 True RMS fornece um único canal de entrada CA que é convertido no seu valor CC True RMS, filtrado, isolado, amplificado e convertido numa saída de corrente ou tensão de processo padrão. Os módulos SCM5B são concebidos com um circuito do lado do computador completamente isolado que pode ser flutuado para ±50V a partir do Comum de Alimentação, pino 16. Este isolamento completo significa que não é necessária qualquer ligação entre o Comum de E/S e o Comum de Alimentação para o funcionamento correto do comutador de saída. Se desejado, o interrutor de saída pode ser ligado continuamente, bastando ligar o pino 22, o pino Read-Enable, ao I/O Common, pino 19. O sinal de entrada de tensão ou corrente de campo é processado através de um pré-amplificador e de um conversor RMS no lado do campo da barreira de isolamento. O sinal de corrente contínua convertido é então cortado por um circuito de corte proprietário e transferido através da barreira de isolamento do transformador, suprimindo a transmissão de picos e sobretensões de modo comum. O circuito do lado do computador reconstrói, filtra e converte o sinal em saídas padrão da indústria. Os módulos são alimentados a partir de +5VDC, ±5%. Para os modelos de saída de corrente, é necessária uma alimentação de circuito externo de 4,2V a 26V. A ligação da alimentação do circuito, com carga em série, é efectuada entre o Pino 20 (+) e o Pino 19 (-).
