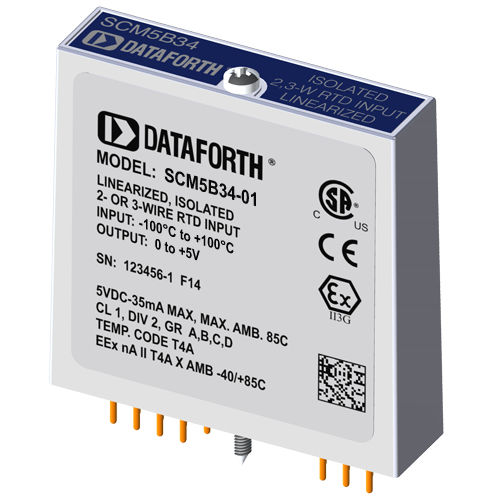

Módulo de entrada para RTD SCM5B34-01

isolado

Cada módulo de entrada RTD SCM5B34 fornece um único canal de entrada RTD que é filtrado, isolado, amplificado, linearizado e convertido numa saída de tensão analógica de alto nível. Esta saída de tensão é controlada por um interrutor lógico, o que permite que estes módulos partilhem um barramento analógico comum sem a necessidade de multiplexadores externos. Os módulos SCM5B são projetados com um circuito do lado do computador completamente isolado que pode ser flutuado para ±50V a partir do Comum de Potência, pino 16. Este isolamento completo significa que não é necessária qualquer ligação entre o Comum de E/S e o Comum de Alimentação para o funcionamento correto do comutador de saída. Se desejado, o interrutor de saída pode ser ligado continuamente, bastando ligar o pino 22, o pino Read-Enable, ao I/O Common, pino 19. A excitação do RTD é fornecida a partir do módulo por duas fontes de corrente emparelhadas. Quando se utiliza um RTD de três fios, este método permite que uma corrente igual flua em cada fio do RTD, o que cancela os efeitos das resistências dos fios. As correntes de excitação são muito pequenas (0,25 mA para Pt de 100 Ohm e Ni de 120 Ohm, e 1,0 mA para Cu de 10 Ohm), o que minimiza o auto-aquecimento da RTD. A filtragem do sinal é efectuada com um filtro de seis pólos que fornece 95dB de rejeição de modo normal a 60Hz e 90dB a 50Hz. Dois pólos deste filtro estão no lado do campo da barreira de isolamento, e os outros quatro estão no lado do computador. Após a filtragem inicial do lado do campo, o sinal de entrada é cortado por um circuito chopper proprietário. O isolamento é efectuado por acoplamento de transformador, mais uma vez utilizando uma técnica própria para suprimir a transmissão de picos ou sobretensões de modo comum. O módulo é alimentado a partir de +5VDC, ±5%.
