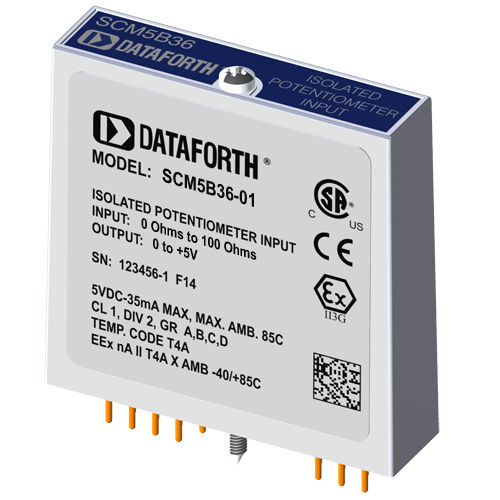

Módulo de entrada para potenciômetro SCM5B36-01

Cada módulo de entrada de potenciómetro SCM5B36 fornece um único canal de entrada de potenciómetro que é filtrado, isolado, amplificado e convertido numa saída de tensão analógica de alto nível. Esta saída de tensão é controlada por um interrutor lógico, o que permite que estes módulos partilhem um barramento analógico comum sem a necessidade de multiplexadores externos. Os módulos SCM5B foram concebidos com um circuito do lado do computador completamente isolado, que pode ser flutuado para ± 50 V a partir do pino 16 do Comum de Alimentação. Este isolamento completo significa que não é necessária qualquer ligação entre o Comum de E/S e o Comum de Alimentação para o funcionamento correto do comutador de saída. Se desejado, o interrutor de saída pode ser ligado continuamente, bastando ligar o pino 22, o pino Read-Enable, ao I/O Common, pino 19. A excitação para o potenciómetro é fornecida a partir do módulo por duas fontes de corrente emparelhadas. Quando se utiliza um potenciómetro de três fios, este método permite o cancelamento dos efeitos das resistências dos fios. As correntes de excitação são muito pequenas (menos de 1,0 mA), o que minimiza o auto-aquecimento do potenciómetro.
