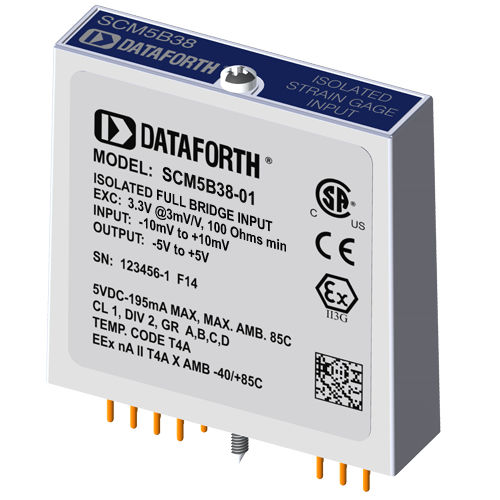

Módulo de entrada para extensômetro SCM5B38-01

de banda larga

Cada módulo de entrada de strain gage SCM5B38 fornece um único canal de entrada de strain gage que é filtrado, isolado, amplificado e convertido numa saída de tensão analógica de alto nível (Figura 1). Esta saída de tensão é controlada por um interrutor lógico, o que permite que estes módulos partilhem um barramento analógico comum sem a necessidade de multiplexadores externos. Os módulos SCM5B foram concebidos com um circuito do lado do computador completamente isolado, que pode ser flutuado para ±50 V a partir do pino 16 do Comum de Alimentação. Este isolamento completo significa que não é necessária qualquer ligação entre o Comum de E/S e o Comum de Alimentação para o funcionamento correto do comutador de saída. Se desejado, o interrutor de saída pode ser ligado continuamente, bastando ligar o pino 22, o pino Read-Enable, ao I/O Common, pino 19. O SCM5B38 pode fazer interface com transdutores de ponte completa ou meia ponte com uma resistência nominal de 100 Ohm a 10 kOhm. Um par de resistências de complemento de ponte (para ±1mV a +10V de excitação) permite a utilização de transdutores de meia ponte ou quarto de ponte de baixo custo (Figuras 2, 3, 4). A largura de banda de 10kHz permite a medição de processos de alta velocidade, como a análise de vibrações. A excitação do strain gage é fornecida a partir do módulo por uma fonte muito estável de 10V ou 3,333V. A fonte de excitação é totalmente isolada, permitindo que as entradas do amplificador funcionem em toda a gama da tensão de excitação. Esta caraterística oferece uma flexibilidade significativa em aplicações do mundo real. Sensibilidades de escala completa de 2mV/V, 3mV/V ou 10mV/V são oferecidas como padrão. Com uma excitação de 10V, isto resulta numa gama de entrada de escala completa de ±20mV, ±30mV ou ±100mV, produzindo uma saída de escala completa de ±5V.
