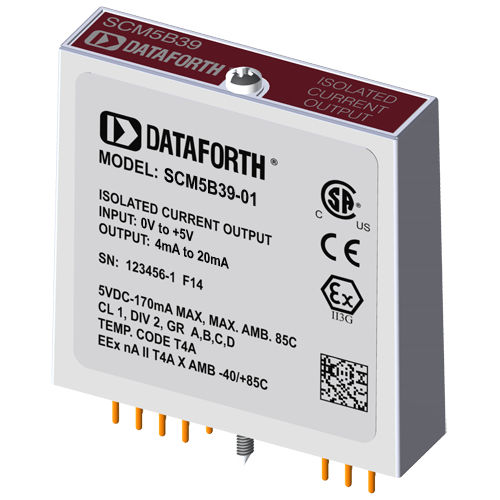

Módulo de saída de corrente SCM5B39-01

analógico

Cada módulo de saída de corrente SCM5B39 fornece um único canal de saída analógica. O circuito de rastreamento e retenção no estágio de entrada pode ser operado em um modo de retenção onde um DAC pode fornecer muitos módulos de saída, ou um modo de rastreamento onde um DAC é dedicado a cada módulo. Para além do circuito de seguimento e retenção, cada módulo fornece um buffer de sinal, isolamento, filtragem e conversão para uma saída de corrente de alto nível. A definição do modo de rastreamento ou retenção é controlada pelo estado lógico de WR EN\, pino 23 do módulo. Quando o pino 23 está em baixo, o modo de pista está ativado. Se o pino 23 estiver alto, o modo de retenção é ativado. O módulo foi concebido com um circuito do lado do computador completamente isolado que pode ser flutuado para ±50 V a partir do pino 16 do Comum de Alimentação. Este isolamento completo significa que não é necessária qualquer ligação entre o Comum de E/S e o Comum de Alimentação para o funcionamento correto do circuito de rastreio e retenção. Para um estado baixo, basta ligar o pino 23, o pino de ativação de escrita, ao comum de E/S, pino 19. Os painéis traseiros SCMPB02 e SCMPB06 permitem o controlo pelo computador anfitrião da linha de controlo WR EN, que permite a multiplexagem de um DAC anfitrião para até 64 módulos de saída SCM5B39. Durante o arranque, a saída permanece a 0 mA durante 100 ms em todos os modelos, exceto no SCM5B39-07, o que permite a inicialização do circuito de rastreio e retenção.
