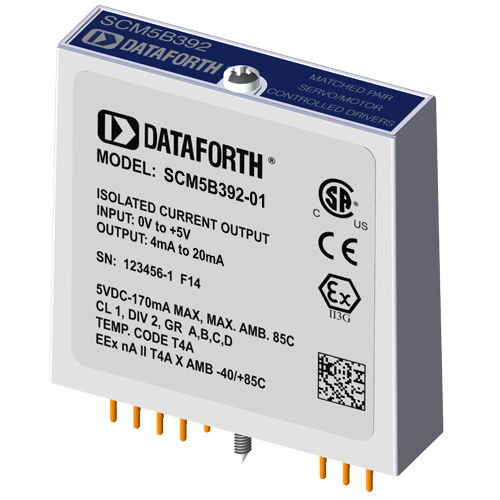

Módulo misto para servomotor SCM5B392-01

analógicode correntede tensão

O conjunto de módulos do controlador de servo/motor SCM5B392 foi concebido para resolver o problema da extensão do sinal de um controlador de servo ou motor a uma longa distância, com a possibilidade de captação de ruído e/ou contacto com tensões perigosas. Cada conjunto de módulos SCM5B392 é composto por dois módulos: um módulo de entrada de tensão/saída de corrente e um módulo de entrada de corrente/saída de tensão. O módulo de entrada de tensão liga-se à saída de tensão do servo ou controlador do motor e fornece uma saída isolada de 4 a 20 mA que se liga à entrada do módulo de entrada de corrente. O módulo de entrada de corrente isola e fornece uma tensão de saída idêntica à do servo ou controlador do motor. Assim, o sinal de controlo original foi isolado (duas vezes) e alargado através de um circuito de corrente de 4 a 20 mA. Estão disponíveis várias opções de montagem para o conjunto de módulos SCM5B392. Se for necessário um grande número de canais, estão disponíveis o painel traseiro SCMPB01 de 16 canais e o painel traseiro SCMPB05 de 8 canais. Números mais pequenos de canais podem ser acomodados com o painel de montagem de canal único SCMPB03 e o painel de montagem de canal duplo SCMPB04.
