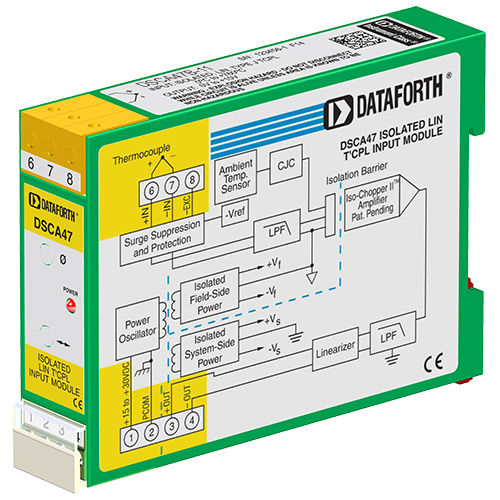

Condicionador de sinal para trilho DIN DSCA47B-01

Cada módulo de entrada de termopar DSCA47 fornece um único canal de entrada de termopar que é filtrado, isolado, amplificado, linearizado e convertido numa saída de tensão de alto nível. A filtragem do sinal é efectuada com um filtro de cinco pólos que proporciona 85dB de rejeição de modo normal a 60Hz e 80dB a 50Hz. Um pólo anti-aliasing está localizado no lado do campo da barreira de isolamento, e os outros quatro pólos estão no lado do sistema. Após a filtragem inicial do lado do campo, o sinal de entrada é cortado por um circuito chopper proprietário. O isolamento é fornecido pelo acoplamento do transformador, mais uma vez usando uma técnica proprietária para suprimir a transmissão de picos ou surtos de modo comum. O DSCA47 pode estabelecer uma interface com oito tipos de termopares padrão da indústria: J, K, T, E, R, S, B e N. Cada módulo tem compensação de junção fria para corrigir termopares parasitas formados pelo fio do termopar e terminais de parafuso de entrada no módulo. A deteção de termopar aberto em escala superior é fornecida por um circuito interno. A indicação de escala inferior pode ser implementada através da instalação de uma resistência de 47MW, ±20% entre os terminais de parafuso 6 e 8 no bloco de terminais de entrada. A saída do módulo é de tensão ou de corrente. Para os modelos de saída de corrente, é fornecida uma alimentação de circuito dedicada no terminal 3 (+OUT) com o retorno do circuito localizado no terminal 4 (-OUT). A carga do lado do sistema pode ser flutuante ou ligada à terra. Os circuitos de entrada especiais fornecem proteção contra a ligação acidental de tensões da linha de alimentação até 240 VCA e contra eventos transitórios, conforme definido pela norma ANSI/IEEE C37.90.1. Os circuitos de proteção também estão presentes nos terminais de saída de sinal e de entrada de energia para proteger contra eventos transitórios e inversão de energia.
