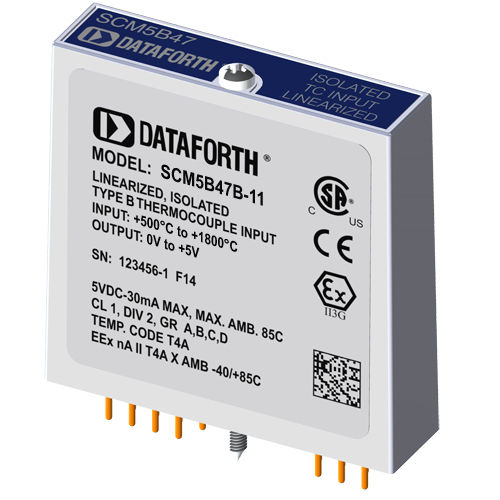

Módulo de entrada para termopar SCM5B47B-11

Cada módulo de entrada de termopar SCM5B47 fornece um único canal de entrada de termopar que é filtrado, isolado, amplificado, linearizado e convertido numa saída de tensão analógica de alto nível. Esta saída de tensão é controlada por um interrutor lógico, permitindo que estes módulos partilhem um barramento analógico comum sem a necessidade de multiplexadores externos. Os módulos SCM5B são projetados com um circuito lateral de computador completamente isolado que pode ser flutuado para ±50V a partir do Comum de Potência, pino 16. Este isolamento completo significa que não é necessária qualquer ligação entre o Comum de E/S e o Comum de Alimentação para o funcionamento correto do comutador de saída. Se desejado, o interrutor de saída pode ser ligado continuamente, bastando ligar o pino 22, o pino Read-Enable, ao I/O Common, pino 19. O SCM5B47 pode fazer interface com oito tipos de termopares padrão da indústria: J, K, T, E, R, S, N e B. O sinal de saída correspondente funciona numa gama de 0V a +5V. Cada módulo é compensado por junção a frio para corrigir os termopares parasitas formados pelo fio do termopar e pelos terminais de parafuso no painel traseiro de montagem. A deteção de termopar aberto em escala superior é fornecida por uma resistência pull-up interna. A indicação de escala inferior pode ser implementada através da instalação de uma resistência externa de 47 MOhm, tolerância de ±20%, entre os terminais de parafuso 1 e 3 nos painéis traseiros SCMPB01/02/03/04/05/06/07.
