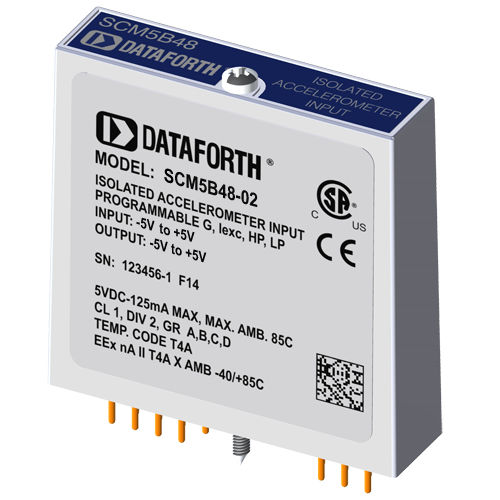

Módulo de processamento de sinais de entrada SCM5B48-02

para acelerômetro

O SCM5B48 fornece excitação a sensores piezoeléctricos com amplificadores microelectrónicos incorporados, normalmente conhecidos como sensores ICP®* ou IEPE* ou LIVM*. O módulo fornece uma excitação de corrente constante ao sensor e, em seguida, isola, filtra e amplifica a saída do sensor, produzindo uma saída de tensão analógica de alto nível. A corrente de excitação, o ganho de sinal e as frequências de corte passa-alto e passa-baixo do filtro são configuráveis no terreno através de um conjunto de interruptores deslizantes. Seis pólos de filtragem de sinal no módulo SCM5B48 resultam em mais de 100dB de rejeição de modo normal para frequências de sinal acima da frequência de corte. Um pólo de filtragem está no lado do campo da barreira de isolamento para fins de anti-aliasing e o restante filtro Bessel programável de cinco pólos está localizado no lado do sistema. A filtragem passa-alto é obtida através de um filtro passivo de segunda ordem, localizado no lado do campo. Se desejado, o comutador de saída pode ser ligado continuamente, bastando ligar o pino 22, o pino Read-Enable, a I/O Common, pino 19. O SCM5B48 oferece a opção de configurar a fonte de corrente constante para excitação do sensor para valores comuns de 4mA ou 9mA com uma tensão de conformidade de 24VDC. Os ganhos programáveis de 1, 10 e 100 são selecionáveis e o módulo oferece uma saída de ±10V. O nível de alimentação necessário é de +5VDC, ±5%.
