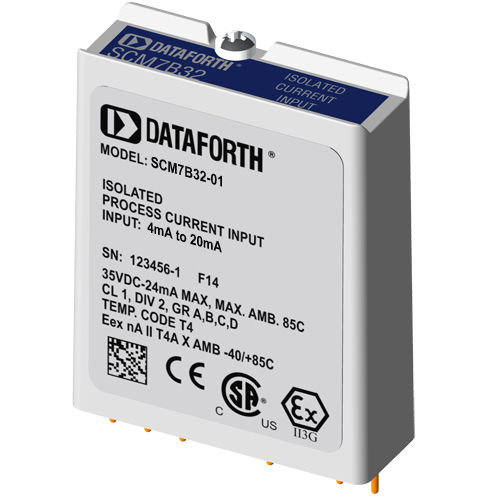

Módulo de entrada de corrente SCM7B32-01

isolado

Os módulos de entrada de corrente SCM7B32 aceitam sinais de entrada nas gamas 4-20mA ou 0-20mA provenientes do campo e fornecem uma saída de alto nível ao sistema de controlo de processos. A conversão de corrente para tensão ocorre internamente no módulo, que é calibrado na fábrica para garantir a mais elevada precisão. Os módulos de entrada de tensão SCM7B33 aceitam sinais de entrada nas gamas de +1V a +5V ou 0 a +5V provenientes do campo e fornecem uma saída de alto nível ao sistema de controlo de processos. Como alternativa, o SCM7B33 pode ser usado com um resistor externo de 250 ohm (Dataforth SCM7BXR1 ou equivalente), para aceitar sinais de entrada nas faixas de 4-20mA ou 0-20mA. A utilização da resistência de deteção externa permite que o módulo seja removido sem perturbar o circuito de corrente. Todos os SCM7B33s são fornecidos com um resistor SCM7BXR1. Estes módulos incorporam uma abordagem de filtragem de cinco pólos para maximizar a resposta em tempo e frequência, tirando partido das caraterísticas Thomson (Bessel) e Butterworth. Um pólo do filtro está no lado do campo da barreira de isolamento; quatro estão no lado do sistema de controlo do processo.
