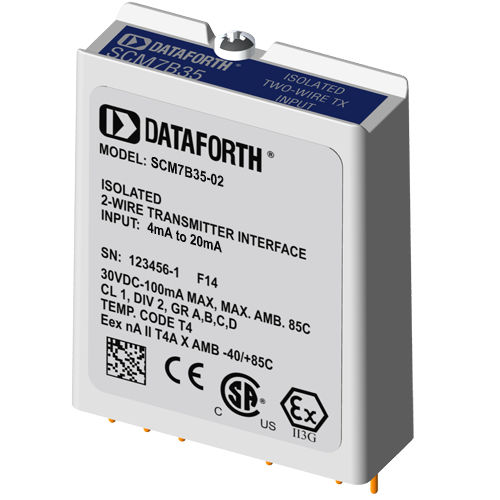

Módulo de entrada para transmissor SCM7B35-02

isoladode 2 fiosalimentado por loop

Os módulos de entrada de corrente SCM7B35 aceitam sinais de entrada na gama de 4-20 mA do campo e fornecem uma saída de tensão de alto nível para o sistema de controlo de processos. A conversão de corrente para tensão ocorre internamente no módulo, que é calibrado na fábrica para garantir a mais elevada precisão. A alimentação do circuito é fornecida pelo módulo, permitindo que um transmissor de 2 fios seja ligado diretamente sem necessidade de uma fonte de alimentação CC separada para o transmissor de 2 fios. Estes módulos incorporam uma abordagem de filtragem de cinco pólos para maximizar a resposta em tempo e frequência, tirando partido das caraterísticas Thomson (Bessel) e Butterworth. Um pólo do filtro está no lado do campo da barreira de isolamento; quatro estão no lado do sistema de controlo do processo. Após a filtragem inicial do lado do campo, o sinal de entrada é cortado por um circuito de chopper proprietário e transferido através da barreira de isolamento do transformador, suprimindo a transmissão de picos e surtos de modo comum. O sinal é então reconstruído e filtrado para a saída do sistema de controlo do processo.
