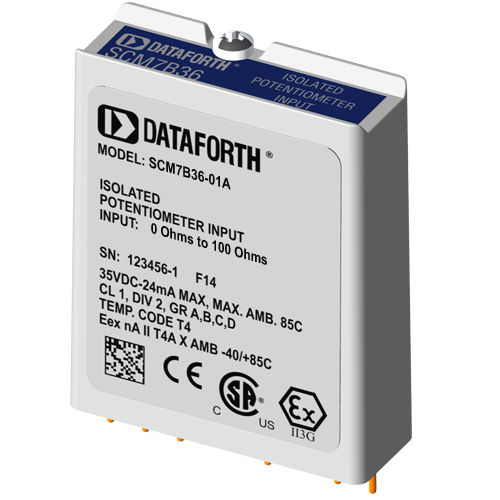

Módulo de entrada para potenciômetro SCM7B36 Series

isolado

Cada módulo de entrada de potenciómetro SCM7B36 fornece um único canal de entrada de resistência que é filtrado, isolado, amplificado e convertido numa saída de tensão analógica de alto nível. O módulo SCM7B36 faz interface com fios deslizantes e potenciómetros em configuração de dois ou três fios e incorpora uma abordagem de filtragem de cinco pólos para maximizar a resposta em tempo e frequência, tirando partido das caraterísticas de Bessel e Butterworth. Um pólo do filtro está no lado do campo da barreira de isolamento; quatro estão no lado do sistema de controlo do processo. Na configuração de 3 fios, a compensação da resistência do fio é fornecida se a resistência do fio "x" for equivalente à do fio "+". Internamente ao módulo, o erro de medição devido à resistência do condutor é cancelado. Em resposta à excitação de corrente de baixo nível, e após a filtragem inicial do lado do campo, o sinal de entrada é cortado por um circuito de corte proprietário e transferido através da barreira de isolamento do transformador, suprimindo a transmissão de picos e sobretensões de modo comum. O sinal é então reconstruído e filtrado para a saída do sistema de controlo do processo.
