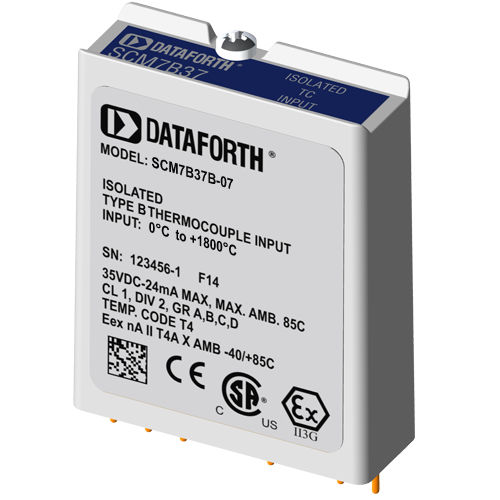

Módulo de entrada para termopar SCM7B37B-07

isolado

Os módulos não linearizados SCM7B37 aceitam um único canal de entrada de termopares tipo J, K, T, E, R, S ou B. O sinal é filtrado, isolado, amplificado e convertido numa tensão analógica de alto nível para saída para o sistema de controlo do processo. A compensação da junção fria (CJC) é efectuada utilizando um termistor NTC (ver a secção "Números de peça adicionais do SCM7B" para obter o P/N e AN701 para mais informações) montado externamente sob o bloco de terminais do lado do campo no painel traseiro (Figura 1). A deteção de termopar aberto é aumentada utilizando uma fonte de corrente de 30nA no circuito de entrada. Estes módulos incorporam uma abordagem de filtragem de cinco pólos para maximizar a resposta em tempo e frequência, tirando partido das caraterísticas Thomson (Bessel) e Butterworth. Um pólo do filtro está no lado do campo da barreira de isolamento; quatro estão no lado do sistema de controlo do processo. Após a filtragem inicial do lado do campo, o sinal de entrada é cortado por um circuito de chopper proprietário e transferido através da barreira de isolamento do transformador, suprimindo a transmissão de picos e surtos de modo comum. O sinal é então reconstruído e filtrado para a saída do sistema de controlo do processo.
