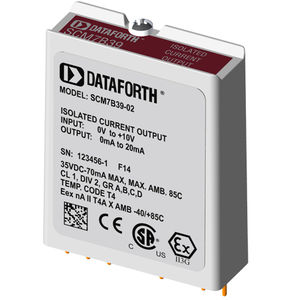

Módulo de saída de corrente SCM7B39-01

isolado

Os módulos de corrente de processo SCM7B39 aceitam sinais de alto nível do sistema de controlo de processos e fornecem corrente de 0 a 20mA ou de 4 a 20mA ao campo. Estes módulos incorporam uma abordagem de filtragem de cinco pólos para maximizar a resposta em tempo e frequência, tirando partido das caraterísticas Thomson (Bessel) e Butterworth. Um pólo do filtro está no lado do sistema de controlo do processo da barreira de isolamento e os outros quatro pólos estão no lado do campo. Após a filtragem inicial do lado do sistema de controlo do processo, o sinal é cortado por um circuito chopper patenteado e transferido através da barreira de isolamento do transformador, suprimindo a transmissão de picos e sobretensões de modo comum. O sinal é então reconstruído, filtrado e convertido numa corrente de processo para saída para o campo. Os módulos aceitam uma ampla gama de alimentação de 18 - 35VDC (+24VDC nominal). As suas embalagens compactas (2,13 "x1,705 "x0,605" máx.) poupam espaço e são ideais para aplicações de elevada densidade de canais. Foram concebidos para uma fácil montagem em calha DIN utilizando qualquer um dos painéis traseiros "-DIN".
