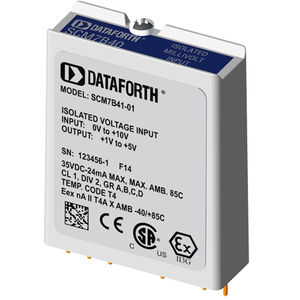

Módulo de entrada analógico SCM7B41-xx Series

de tensãoisoladode banda larga

Cada módulo de entrada de tensão SCM7B40/41 aceita um canal de entrada de tensão analógica que é filtrado, isolado, amplificado e convertido numa tensão analógica de alto nível para saída para o sistema de controlo do processo. Estes módulos incorporam uma abordagem de filtragem de cinco pólos para maximizar a resposta em tempo e frequência, tirando partido das caraterísticas Thomson (Bessel) e Butterworth. Um pólo do filtro está no lado do campo da barreira de isolamento; quatro estão no lado do sistema de controlo do processo. Após a filtragem inicial do lado do campo, o sinal de entrada é cortado por um circuito de chopper proprietário e transferido através da barreira de isolamento do transformador, suprimindo a transmissão de picos e surtos de modo comum. O sinal é então reconstruído e filtrado para a saída do sistema de controlo do processo. Os módulos aceitam uma ampla gama de fontes de alimentação de 14 - 35VDC (+24VDC nominal). As suas embalagens compactas (2,13 "x1,705 "x0,605" máx.) poupam espaço e são ideais para aplicações de elevada densidade de canais. Foram concebidos para uma fácil montagem em calha DIN utilizando qualquer um dos painéis traseiros "-DIN".
