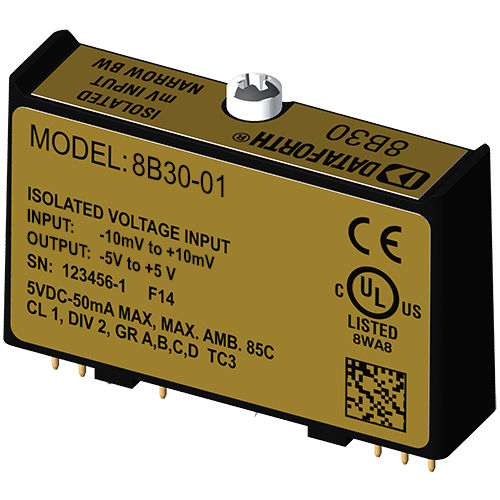

Módulo de entrada analógico 8B30-01

de tensão

Módulo de entrada de tensão analógica, largura de banda de 3Hz os módulos 8B são uma solução óptima para monitorizar sinais de processos do mundo real e fornecer sinais de alto nível a um sistema de aquisição de dados. Cada módulo 8B30 ou 8B31 isola, filtra e amplifica um sinal de entrada de tensão e fornece uma saída de tensão analógica. A filtragem do sinal é realizada com um filtro de 5 pólos optimizado para resposta em tempo e frequência que fornece 70 dB de rejeição de modo normal a 60 Hz. Um pólo deste filtro está no lado do campo da barreira de isolamento para anti-aliasing, e os outros quatro estão no lado do sistema. Um circuito de entrada especial nos módulos 8B30 e 8B31 fornece proteção contra a ligação acidental de tensões de linha de alimentação até 240VAC. Os circuitos de fixação nos terminais de E/S e de alimentação protegem contra transientes nocivos. O isolamento é fornecido por acoplamento ótico para suprimir a transmissão de picos ou sobretensões de modo comum. O módulo é alimentado a partir de +5VDC, ±5%. Os módulos foram concebidos para instalação em locais perigosos da Classe I, Divisão 2 e possuem um elevado nível de imunidade ao ruído ambiente.
