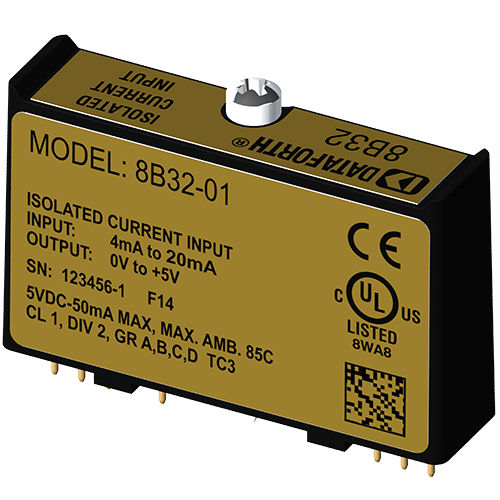

Módulo de entrada de corrente 8B32-01

os módulos 8B são uma solução óptima para monitorizar sinais de processos reais e fornecer sinais de alto nível a um sistema de aquisição de dados. Cada módulo 8B32 isola, filtra e amplifica um sinal de entrada de corrente de processo e fornece uma saída de tensão analógica. A conversão de corrente para tensão é efectuada internamente no módulo para garantir uma elevada precisão. A filtragem do sinal é efectuada com um filtro de 3 pólos optimizado para resposta em tempo e frequência que fornece 70 dB de rejeição de modo normal a 60 Hz. Um pólo deste filtro está no lado do campo da barreira de isolamento para anti-aliasing, e os outros dois estão no lado do sistema. Um circuito de entrada especial no módulo 8B32 fornece proteção contra a ligação acidental de tensões de linha de alimentação até 40VAC. Os circuitos de fixação nos terminais de E/S e de alimentação protegem contra transientes nocivos. O isolamento é fornecido por acoplamento ótico para suprimir a transmissão de picos ou sobretensões de modo comum. O módulo é alimentado a partir de +5VDC, ±5%.
