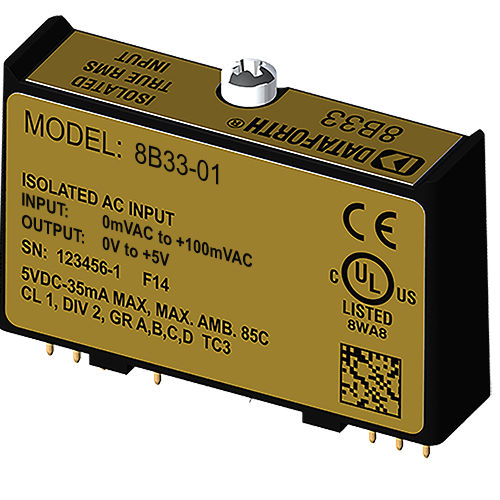

Módulo de entrada True RMS 8B33-01

isolado

Cada módulo de entrada 8B33 True RMS fornece um único canal de entrada CA que é convertido no seu valor CC True RMS, filtrado, isolado, amplificado e convertido numa saída de tensão de processo padrão (ver diagrama de blocos). O sinal de entrada de tensão ou corrente de campo é processado através de um pré-amplificador e de um conversor RMS no lado do campo da barreira de isolamento. O sinal de corrente contínua convertido é então cortado por um circuito de corte patenteado e transferido através da barreira de isolamento do transformador, suprimindo a transmissão de picos e sobretensões de modo comum. O circuito do lado do computador reconstrói, filtra e converte o sinal para uma saída padrão da indústria de 0 a 5VDC. Os circuitos de entrada especiais fornecem proteção contra a ligação acidental de tensões da linha de alimentação até 350VAC e contra eventos transitórios definidos pela norma ANSI/IEEE C37.90.1.
