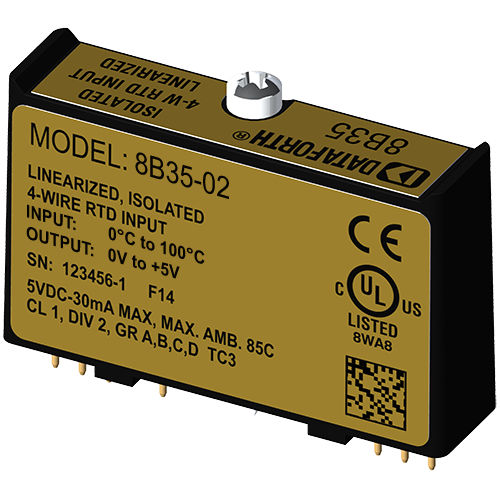

Módulo de processamento de sinais de entrada 8B35-02

para RTD4 terminaisde linearização

os módulos 8B são uma solução óptima para monitorizar sinais de processos reais e fornecer sinais de alto nível a um sistema de aquisição de dados. Cada módulo de entrada 8B35 isola, filtra, amplifica e lineariza um único canal de entrada de temperatura de um RTD e fornece uma saída de tensão analógica. A excitação do RTD é fornecida a partir do módulo utilizando uma fonte de corrente de precisão. A corrente de excitação não flui nos cabos do sinal de entrada, o que permite que as medições de RTD sejam efectuadas independentemente da resistência dos cabos. As correntes de excitação são pequenas (0,25 mA), o que minimiza o auto-aquecimento da RTD. A filtragem do sinal é realizada com um filtro de 3 pólos optimizado para resposta em tempo e frequência que fornece 70dB de rejeição de modo normal a 60Hz. Um pólo deste filtro está no lado do campo da barreira de isolamento para anti-aliasing, e os outros dois estão no lado do sistema. Um circuito de entrada especial no módulo 8B35 fornece proteção contra a ligação acidental de tensões de linha de alimentação até 240VAC. Os circuitos de fixação nos terminais de E/S e de alimentação protegem contra transientes nocivos. Os módulos foram concebidos para instalação em locais perigosos da Classe I, Divisão 2 e possuem um elevado nível de imunidade ao ruído ambiente.
